실리콘 고무 유리섬유 슬리브(내부 고무, 외부 섬유)

실리콘 유리섬유 슬리브는 알칼리 유리섬유로 직조하고, 실리콘 수지로 코팅한 후 고온에서 처리한 제품이다. 우수한 절연성, 자가 소화 성능, 유연성을 갖추고 있어 H&N 등급 모터, 가전제품, 전기히터, 특수 조명, 텔레비전 및 전자기기 내부 배선 다발의 절연 보호용으로 널리 사용된다.





제품 매뉴얼 다운로드:

실리콘 고무 유리섬유 슬리브(내부 고무, 외부 섬유)

견적 요청
  • 개요

개요

엔진 베이, 전기차 시스템 및 산업용 배선을 위한 이중층 보호

실리콘 고무 유리섬유 슬리브(내부는 고무, 외부는 섬유)는 단일 소재 슬리브로는 열, 유체, 기계적 응력 세 가지를 동시에 해결할 수 없는 환경을 위해 설계된 복합 케이블 보호 제품이다. 내부 실리콘 고무 층은 오일, 냉각수, 유압 유체에 대해 밀봉 기능을 제공하며, 외부 알칼리 유리섬유 브레이드는 마모와 표면 접촉 손상에 강하다. 엔진 실 배선에서 산업용 고전압 케이블 배선까지, 이 슬리브는 밀봉 성능과 기계적 내구성이라는 두 가지 요구 조건을 하나의 부품으로 동시에 충족해야 하는 경우에 적용된다. 엄격한 산업용 배선 응용 분야에서 보호 슬리브를 평가할 때, 이 제품의 이중층 구조는 단일층 대체제가 일반적으로 동시에 해결하지 못하는 결함 모드를 다룬다.

이중층 구조 및 작동 원리

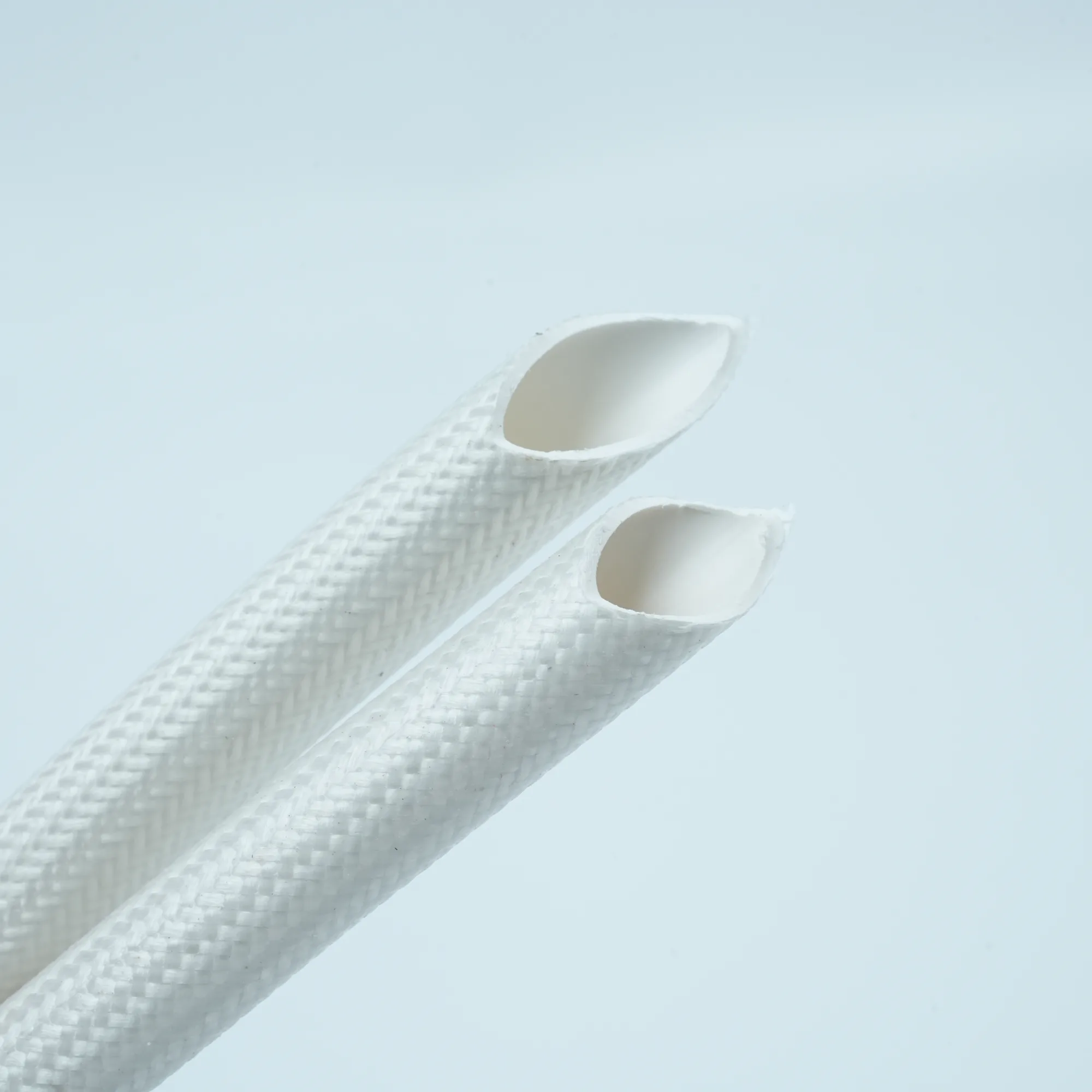

실리콘 고무 유리 섬유 슬리브(내부는 고무, 외부는 섬유)의 내측 실리콘 고무 층은 도체에 직접 접촉하여 물, 기름, 냉각제의 침입을 차단하면서도 열 순환 과정에서도 유연성을 유지한다. 외측 알칼리 유리 섬유 브레이드는 실리콘 수지로 처리된 후 고온에서 가공되어 마모 저항성, 천공 방지 성능, 치수 안정성을 추가로 부여한다. 이 이중층 구조를 케이블 보호에 적용한 ‘보온병 원리’라고 생각하면 된다. 즉, 실리콘 코어가 밀봉 및 절연 기능을 담당하고, 유리 섬유 외피가 주변 표면으로부터 발생하는 기계적 응력을 흡수한다. 유체 노출과 동시에 에지나 섀시 부품과의 반복적인 접촉을 견뎌야 하는 배선에는 단일 층만으로는 충분한 보호가 불가능하다. 모델 명칭: YC-SRT-70.

인증된 성능 데이터

모델 YC-SRT-70은 UL1441 규격에 따라 인증되었으며, UL VW-1 난연 등급을 획득하였다. 검증된 시험 조건은 다음과 같다.

  • 연속 작동 온도: -10°C ~ +200°C
  • 최대 열 노화 온도: 260°C에서 6시간 동안, 절연 파손 전압이 원래 값의 ≥ 1/2 수준으로 유지됨
  • 냉간 굽힘: -10°C에서 균열 없음
  • 내화성: UL VW-1 기준 30초 이내 자체 소화; 실용적 자체 소화 시간 약 10초
  • 부피 저항률: 10¹² Ω·cm
  • 평균 절연 파손 전압: 7000 V; 개별 최소값: 6000 V
  • 가수분해 안정성: 장기 사용 후 점착성 없음, 변형 없음, 연화 없음

주요 성능 우위

-10°C에서 +200°C까지의 열 저항성

이 온도 범위에서의 지속 작동은 260°C에서 6시간 동안 실시한 UL1441 열 노화 시험으로 확인되었으며, 이는 이 제품을 고온 환경에서 표준 PVC 또는 폴리에스터 케이블 보호재보다 우수하게 만든다. 열원 근처에 배치된 케이블 라인에서는 열적 특성이 안정적이지 않은 재료가 종종 열 열화의 초기 징후로 표면 변색이나 미세한 변형을 보이는데, 이는 기계적 파손이 발생하기 전에 보호 기능이 약화되기 시작했음을 시각적으로 나타내는 신호이다. 성능 데이터에 따르면, 실리콘 고무 유리섬유 슬리브(내부는 고무, 외부는 섬유)는 지속적인 열 노출 하에서도 구조적 및 전기적 기능을 유지하므로, 엔진 베이, 산업용 오븐, 전기 가열 장비, 건조 라인 등 정상 작동 중 온도 부하가 지속되는 응용 분야에 실용적인 선택이 된다.

UL1441 / UL VW-1 불연성 준수

자동차 공급망, 전기차 배터리 시스템 조달, 산업용 전기 캐비닛 사양에서 자주 요구되는 자격 기준은 UL VW-1 인증으로, 자체 소화 성능이 약 10초인 것이다. 조달 자격 심사 과정에서 난연성 준수 여부가 초기 재료 선정 완료 후에야 ‘필수 조건’으로 명시되는 경우가 종종 있는데, 이로 인해 재심사가 필요해지며 프로젝트가 수 주간 지연될 수 있다. 설계 단계에서 이미 UL1441 및 VW-1 인증을 보유한 제품을 지정하면 이러한 리스크를 상당히 줄일 수 있다. 실리콘 고무 유리섬유 슬리브(내측은 고무, 외측은 섬유)는 이 자격 기준을 충족하며, 문서화된 인증 상태는 추가적인 난연성 시험 없이도 공급망 감사 요건을 지원한다.

고전압 응용 분야용 절연 성능

부피 저항률이 10¹² Ω·cm이고, UL1441 시험 조건 하에서 평균 절연 파손 전압이 7000 V(개별 최소값: 6000 V)인 이 슬리브는 변압기 리드, 개폐장치 배선, 전기차 파워트레인 케이블 구간에 적용 가능한 검증된 절연 보호 기능을 제공한다. 에너지 저장 시스템 또는 신에너지 차량 고전압 배선과 같은 고전압 상황에서는 보호 슬리브의 전기적 사양을 별도로 확인해야 한다. 이러한 응용 분야에서 기계적 및 열적 등급은 절연 데이터를 대체할 수 없다. 고전압 어셈블리 개발을 담당하는 조달 엔지니어는 절연 등급을 보조 기준이 아니라 주요 선정 기준으로 간주해야 한다.

저온 굴곡 저항성 및 가수분해 안정성

-10°C에서 균열 없이 냉간 굽힘 저항성은 열대 지역 적용에서는 때때로 우선순위가 낮아지지만, 실외 설치, 한랭 기후 지역의 차량 정비, 난방된 실내와 추운 실외 환경을 오가는 장비 등에서는 중요해진다. 이와 더불어 장기 수분 분해 안정성 — 끈적임 없음, 변형 없음, 연화 없음 — 은 습한 환경, 냉각제 구역, 해양 케이블 배선 등에서 신뢰할 수 있는 성능을 뒷받침한다. 고온 및 저온 조건 모두에서 일관된 밀봉성과 유연성이 요구되는 설치 환경에서는, 이러한 검증된 시험 결과들의 조합이 탄탄한 사양 기준을 제공한다.

적용 시나리오

엔진 베이, 전기차 구동 시스템, 자동차 배선

엔진 실, 전기차 모터 구동 케이블, 온보드 충전 커넥터 배선 부위에서 실리콘 고무 유리섬유 슬리브(고무 내부, 섬유 외부)는 오일 노출, 열 부하, 기계적 접촉을 동시에 관리한다. 엔진 하네스 테이프나 접착제 감싸기 방식과 달리, 이 슬리브는 정비 시 잔여물 없이 쉽게 끼웠다 뺄 수 있으며 도체 표면 손상도 없다. 고전압 전기차 배터리 배선용으로, 문서화된 평균 절연 파손 전압 7000 V는 고밀도 도체 배치에 적합한 검증 가능한 절연 여유를 제공한다. UL VW-1 인증은 추가 난연성 검증 절차 없이 일반 자동차 공급망 감사 요구사항도 충족한다.

산업용 고온 장비 및 실외 케이블 배선

전기 난방 장비, 용접 케이블 배선, 변압기 리드선 및 실외 변전소 배선은 각각 열 부하, 유체 오염 위험, 기계적 마모를 동반한다. 2인치 열수축 튜빙 또는 벨크로 케이블 슬리브 형식을 사용할 경우 유지보수 접근성이 제한되거나 초기 설치 후 재설치가 불가능한 프로젝트에서는 실리콘 고무 유리섬유 슬리브(내부는 고무, 외부는 섬유)가 영구적이면서도 점검이 용이하고 내화성인 보호층을 제공한다. 유리섬유로 된 외부 브레이드는 표면 마모에 견디며, 내부 실리콘 층은 정상 작동 조건에서 주기적인 교체 없이 밀봉성과 절연 성능을 서비스 기간 내내 유지한다.

규격 범위 및 공급 가능 여부

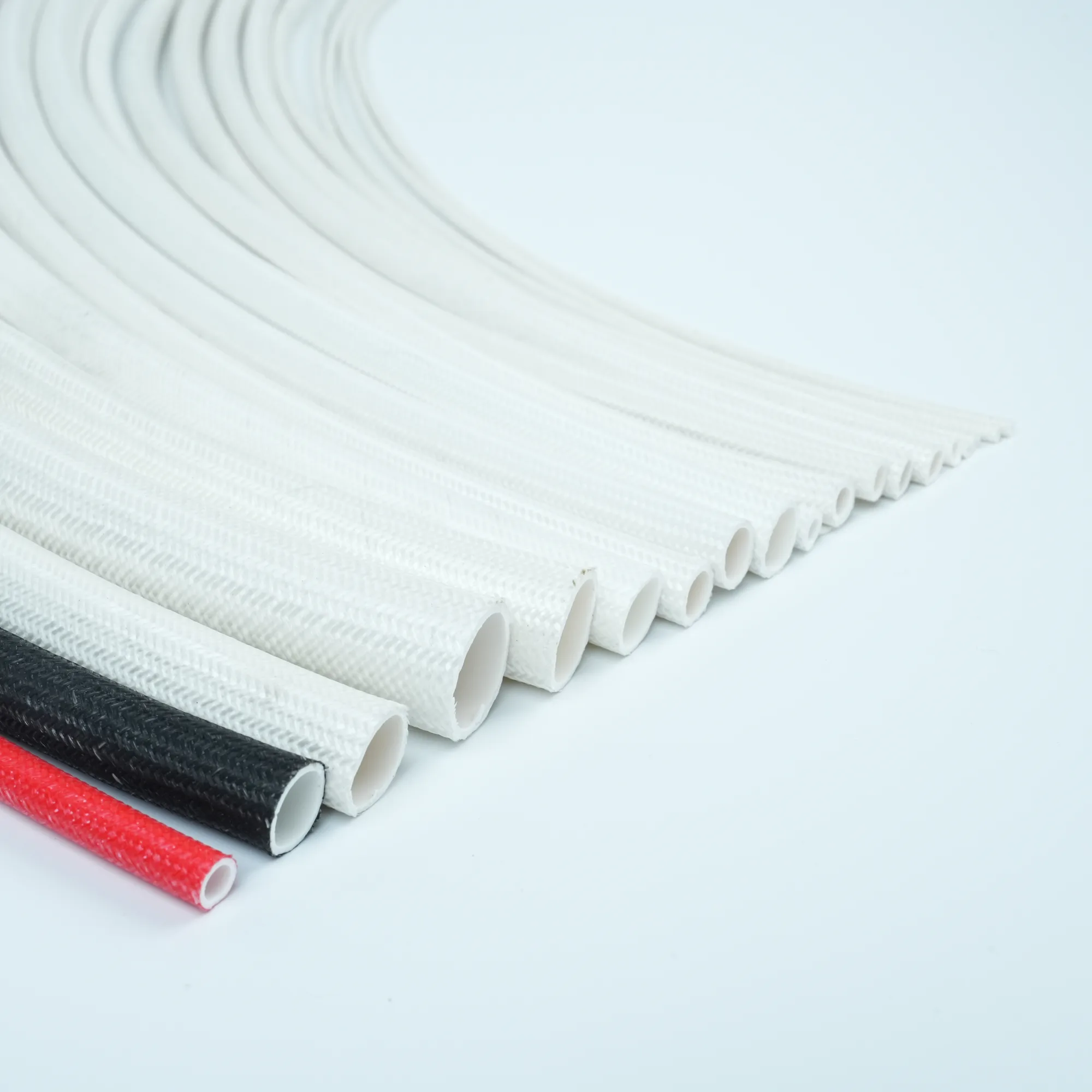

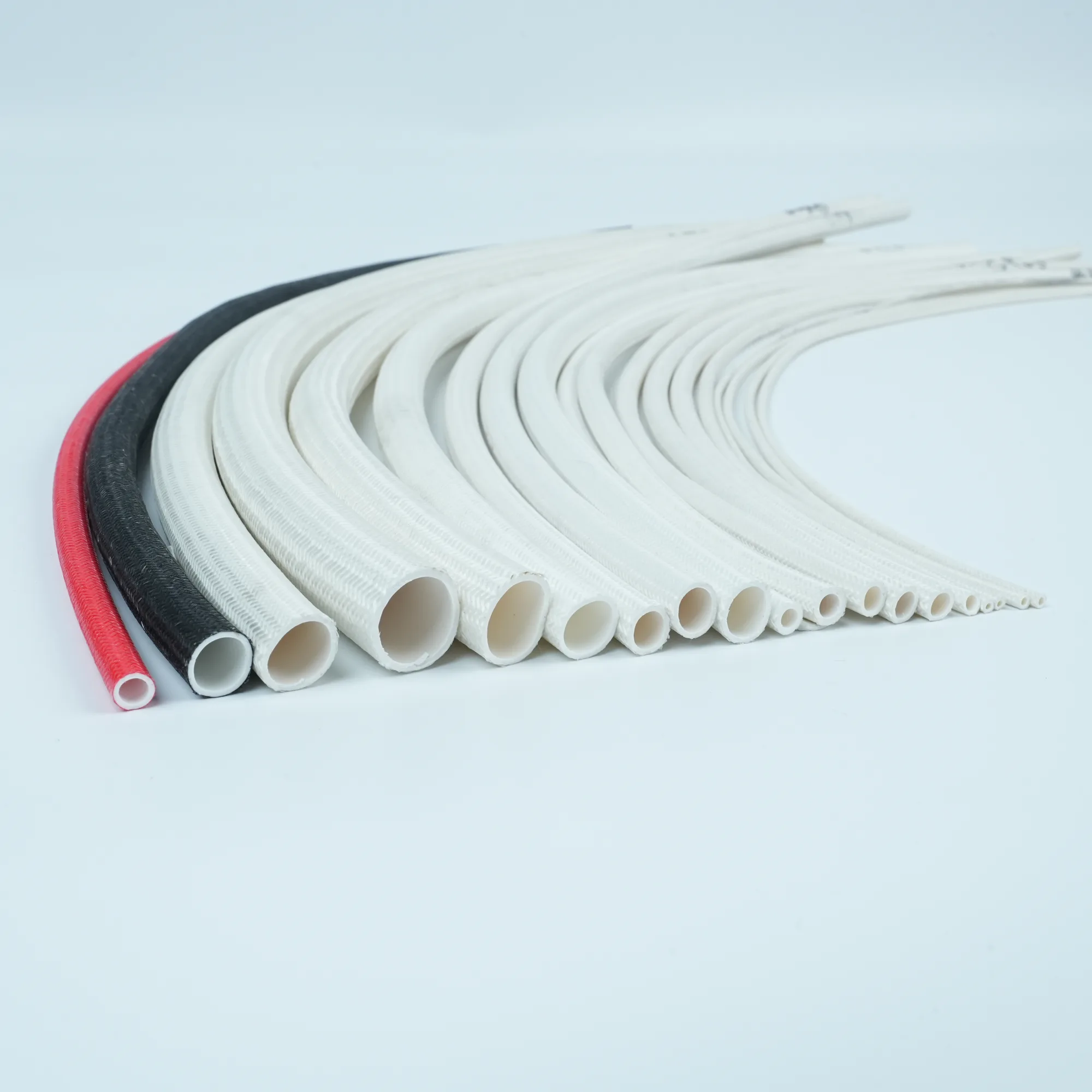

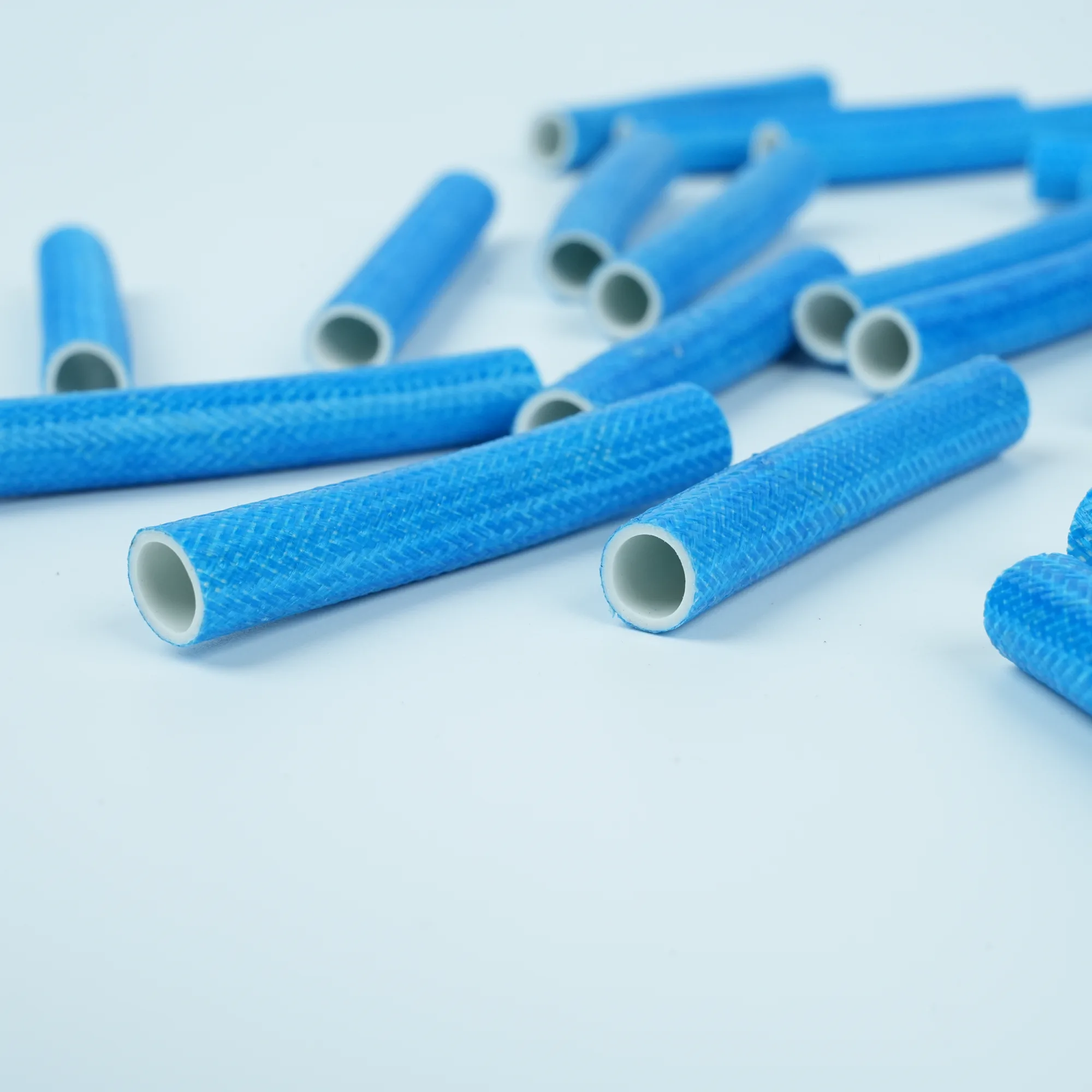

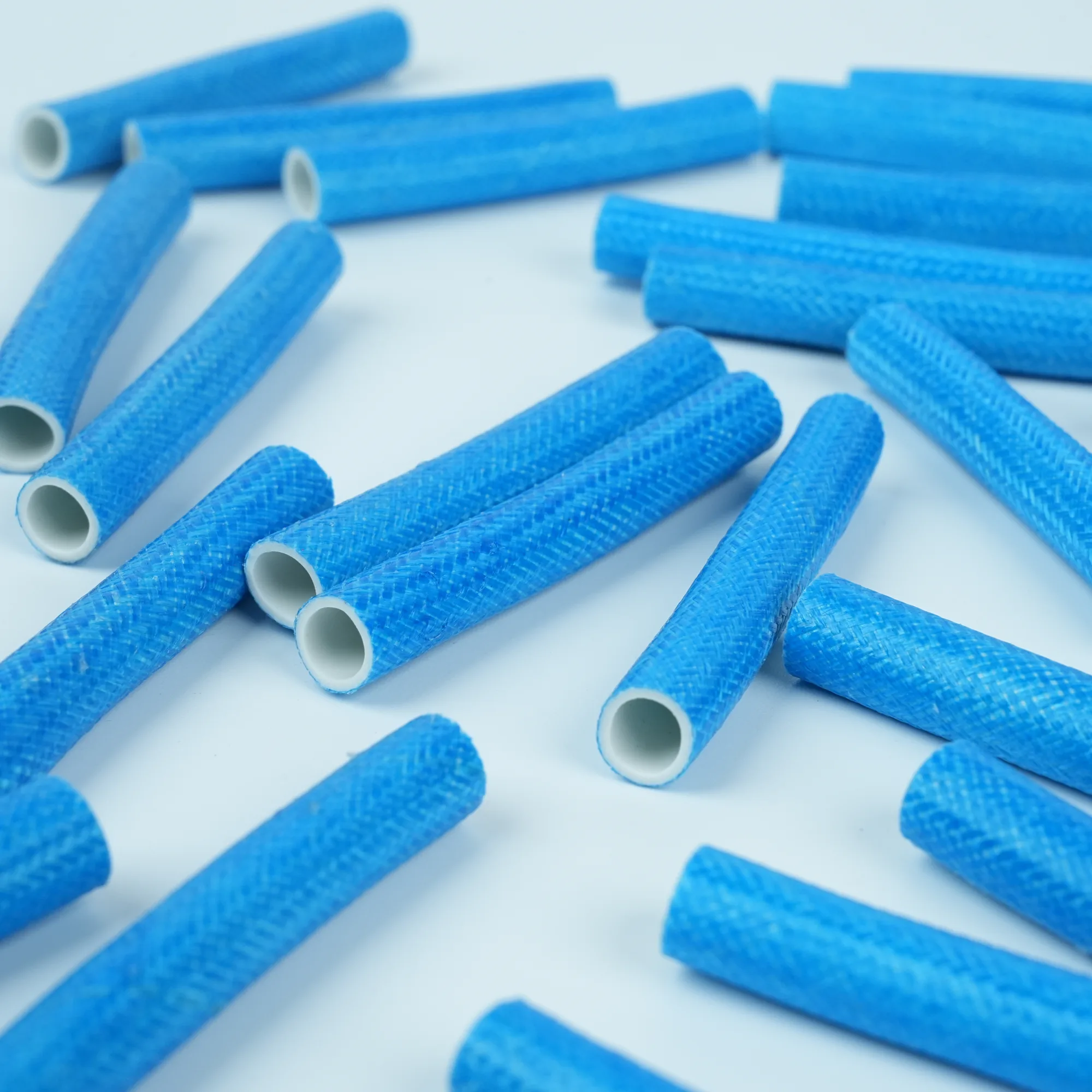

YC-SRT 시리즈는 1.0 mm에서 35.0 mm까지의 내경을 제공하여 다양한 도체 및 케이블 번들 크기를 포괄합니다. 벽 두께는 작은 규격에서는 0.70 mm이며, 큰 규격에서는 1.35 mm 이상으로 설정되며, 등급별로 정의된 허용 오차가 적용됩니다. 롤은 규격에 따라 50 m, 100 m 또는 200 m 길이로 공급됩니다. 회로 식별 및 조립 관리 요구 사항을 지원하기 위해 맞춤형 색상도 제공됩니다.

사양 요약

인증서 UL1441 / UL VW-1
작동 온도 -10°C ~ +200°C
최고 열 노화 260°C, 6시간
평균 절연 파손 전압 7000V
최소 절연 파손 전압 6000 V
체적 저항률 10¹² Ω·cm
내경 범위 1.0 mm – 35.0 mm
