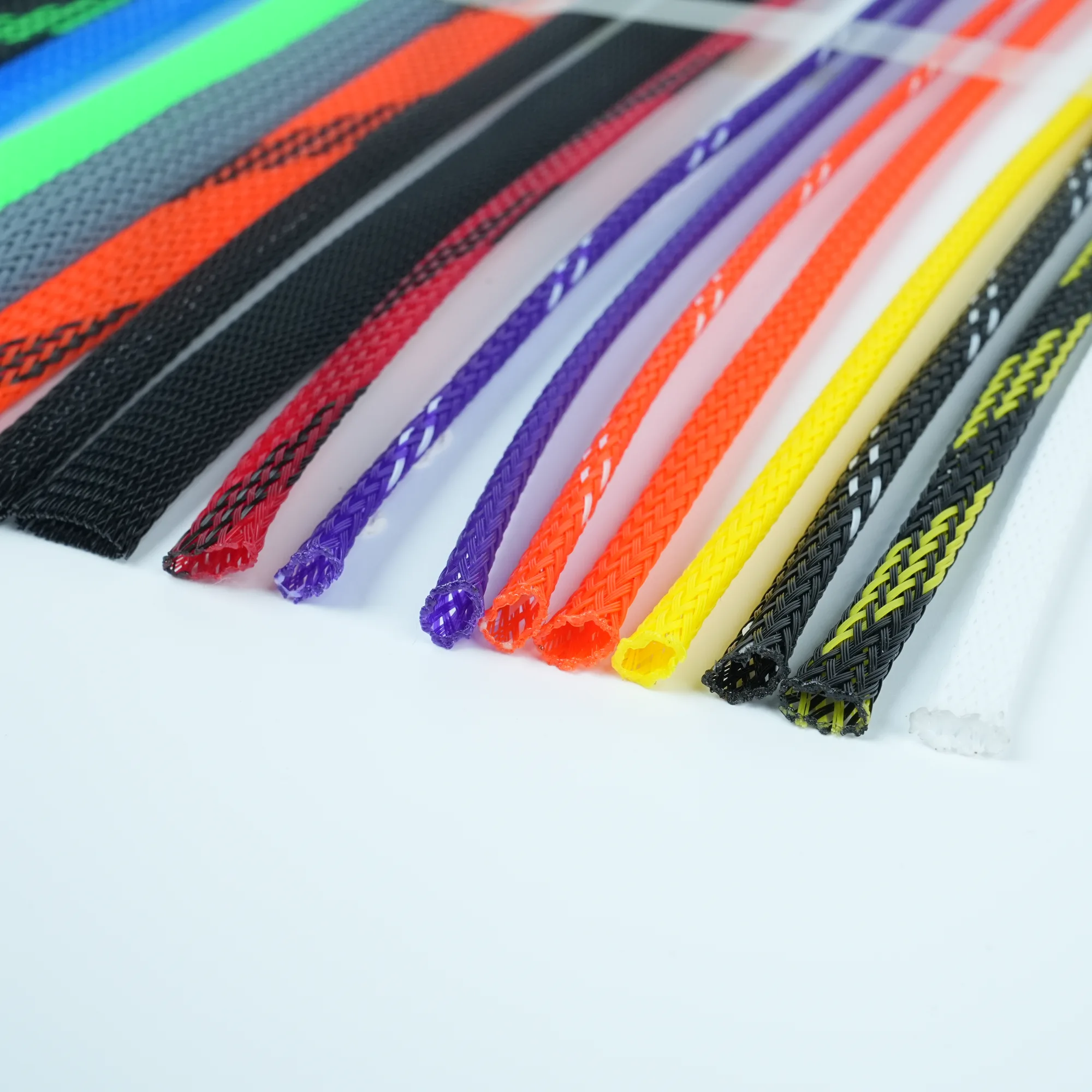

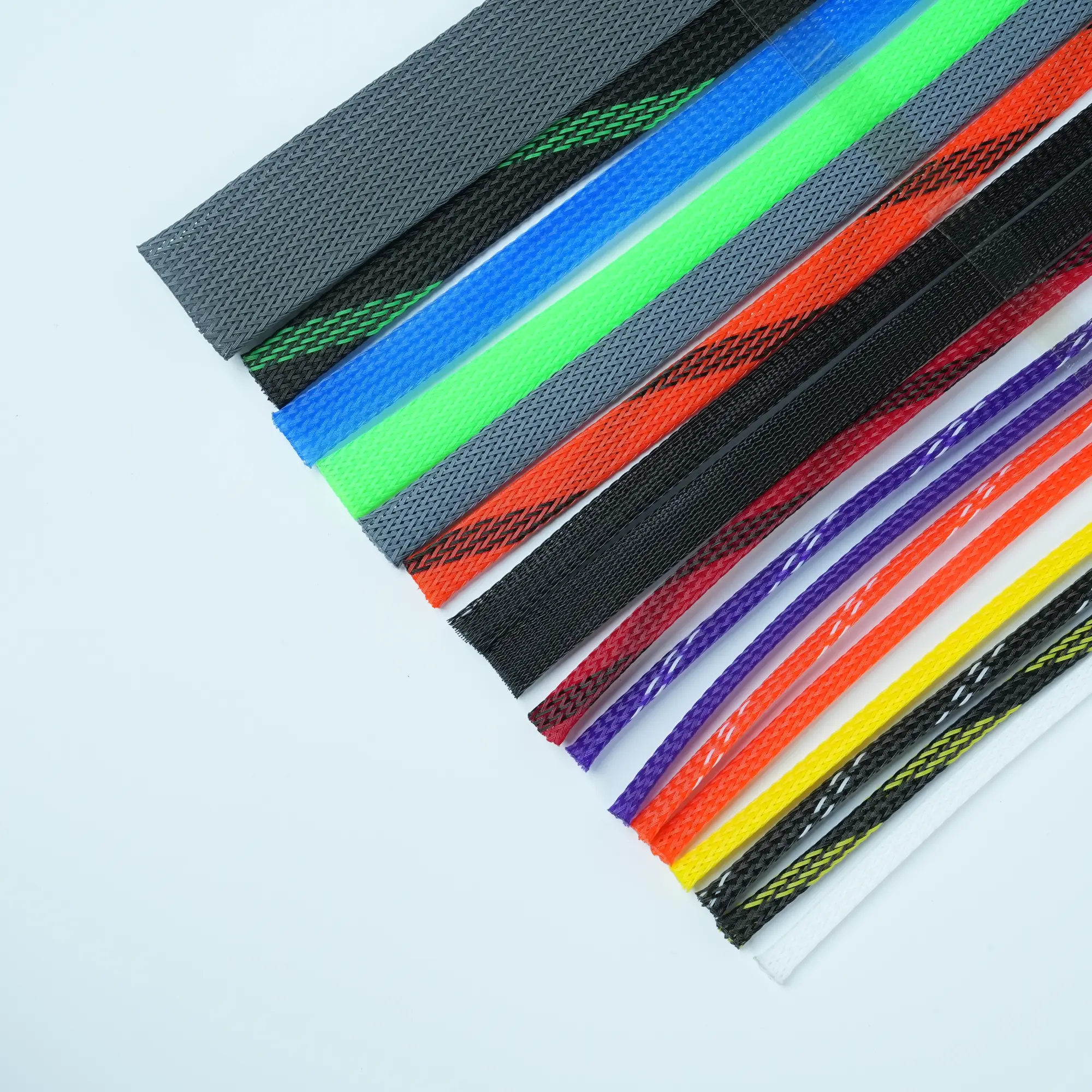

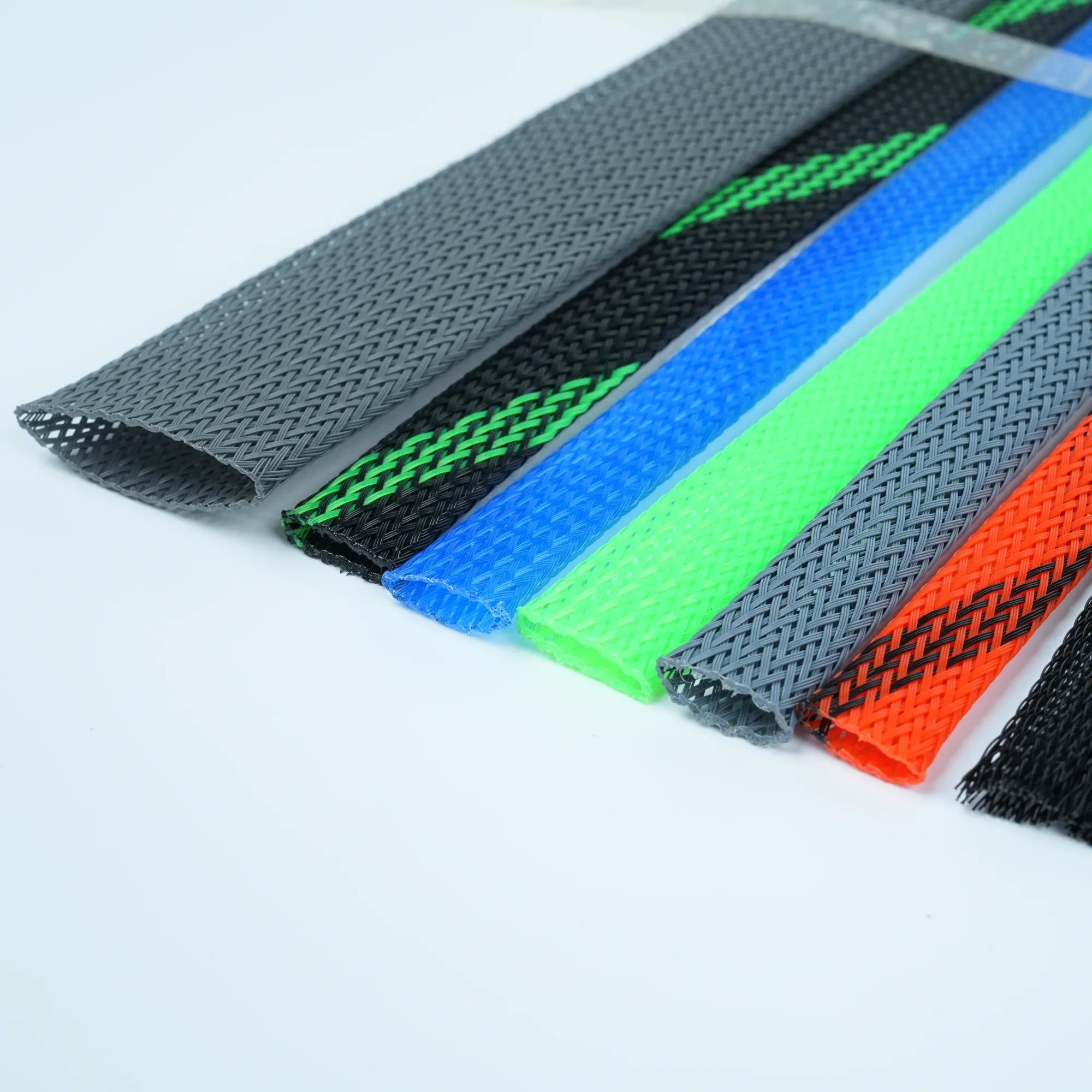

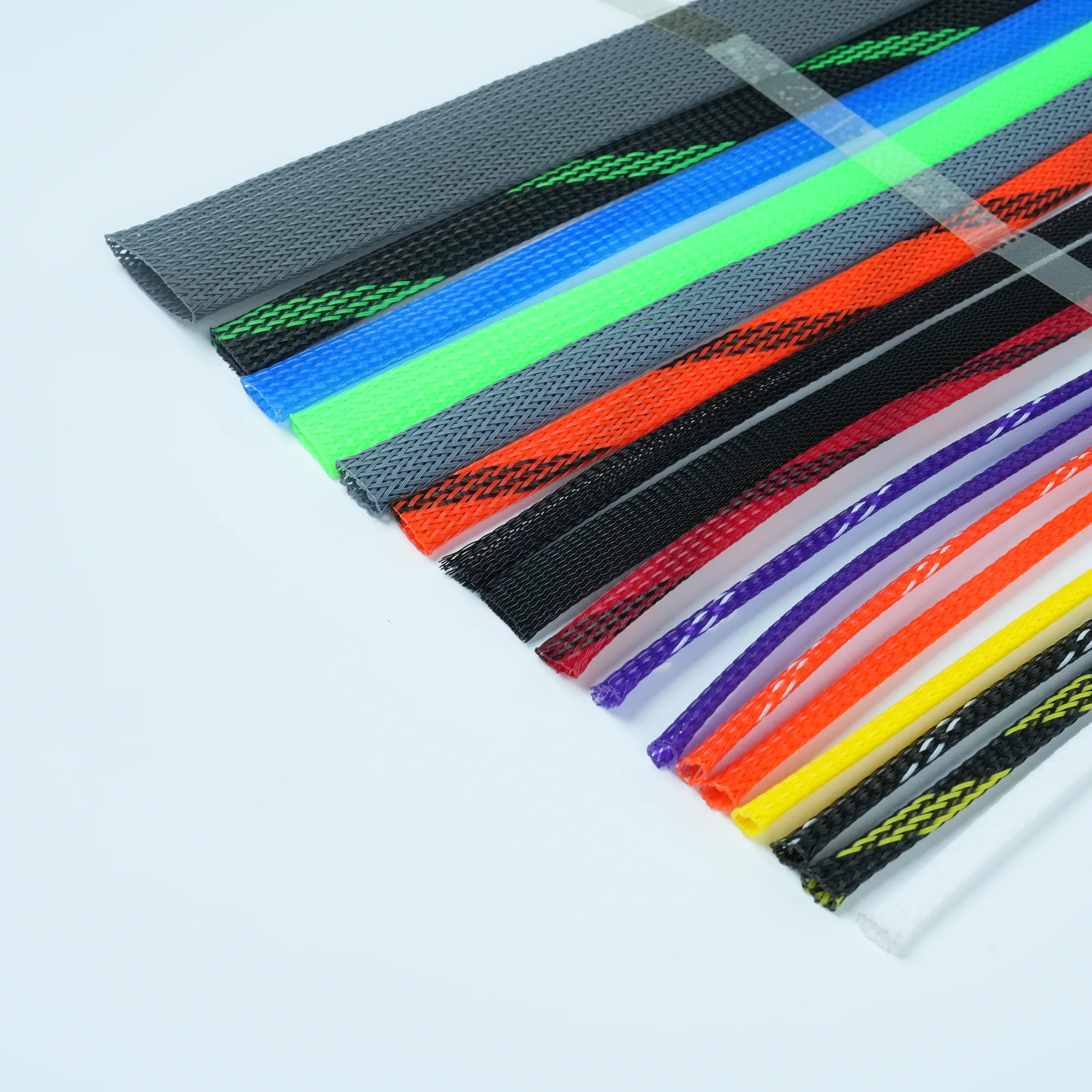

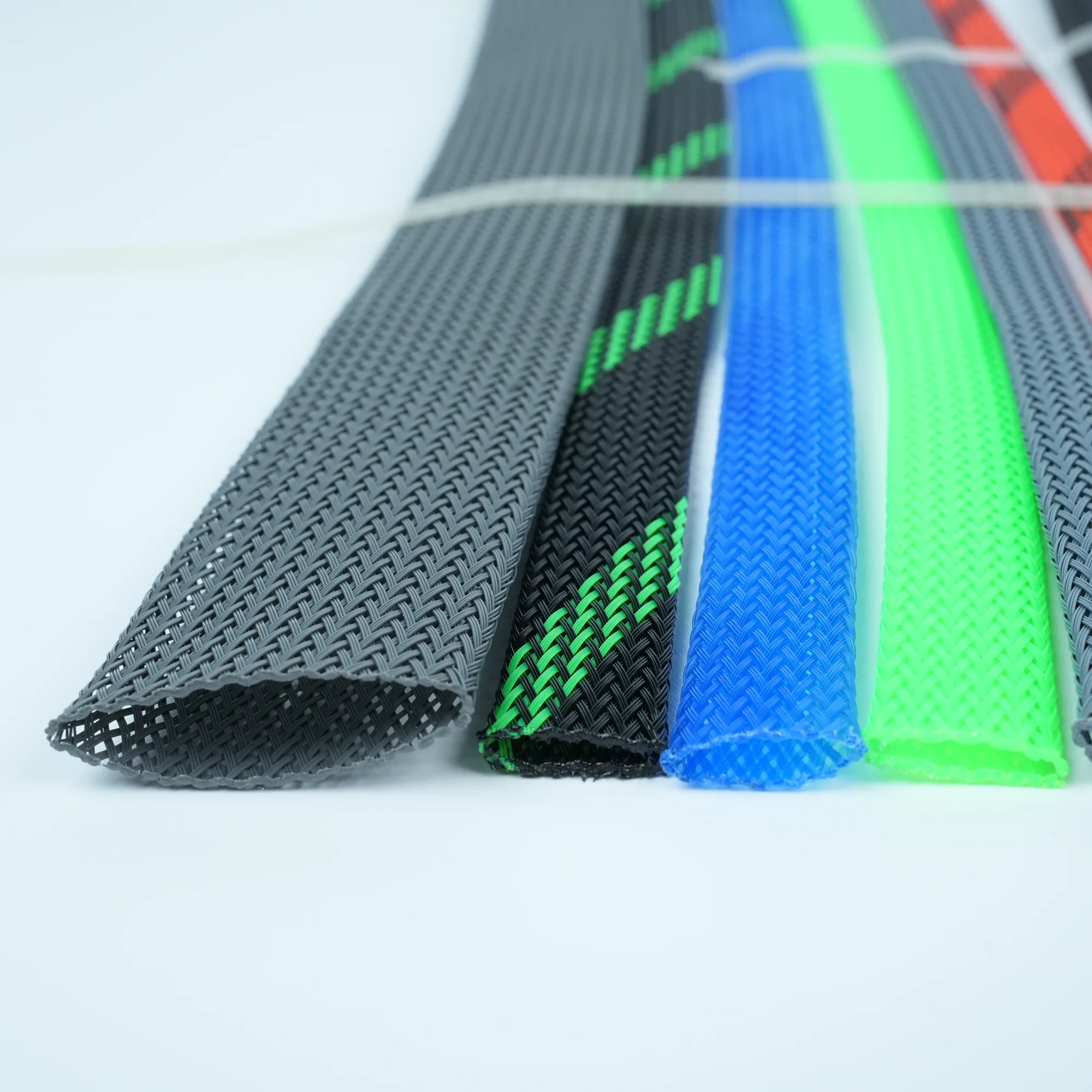

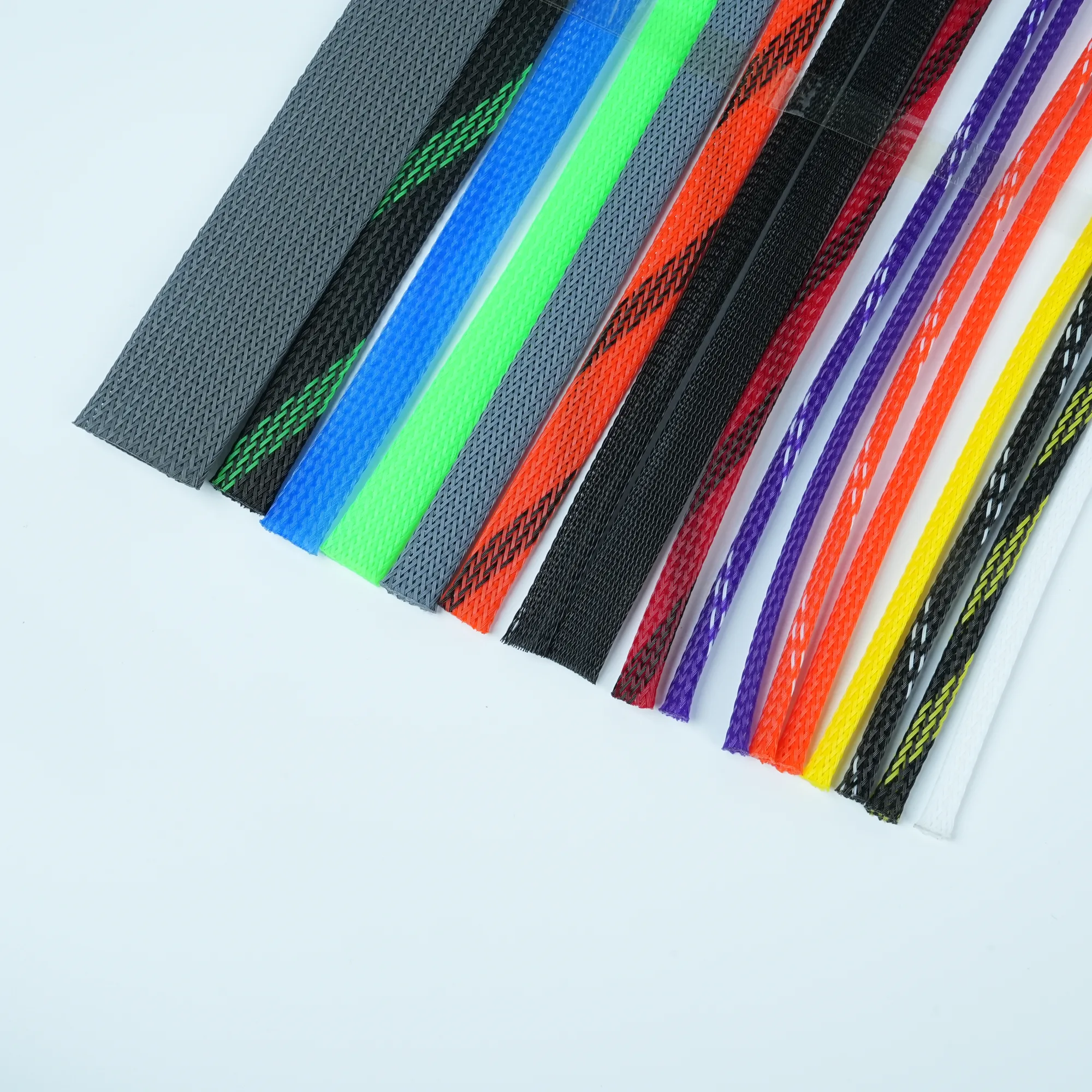

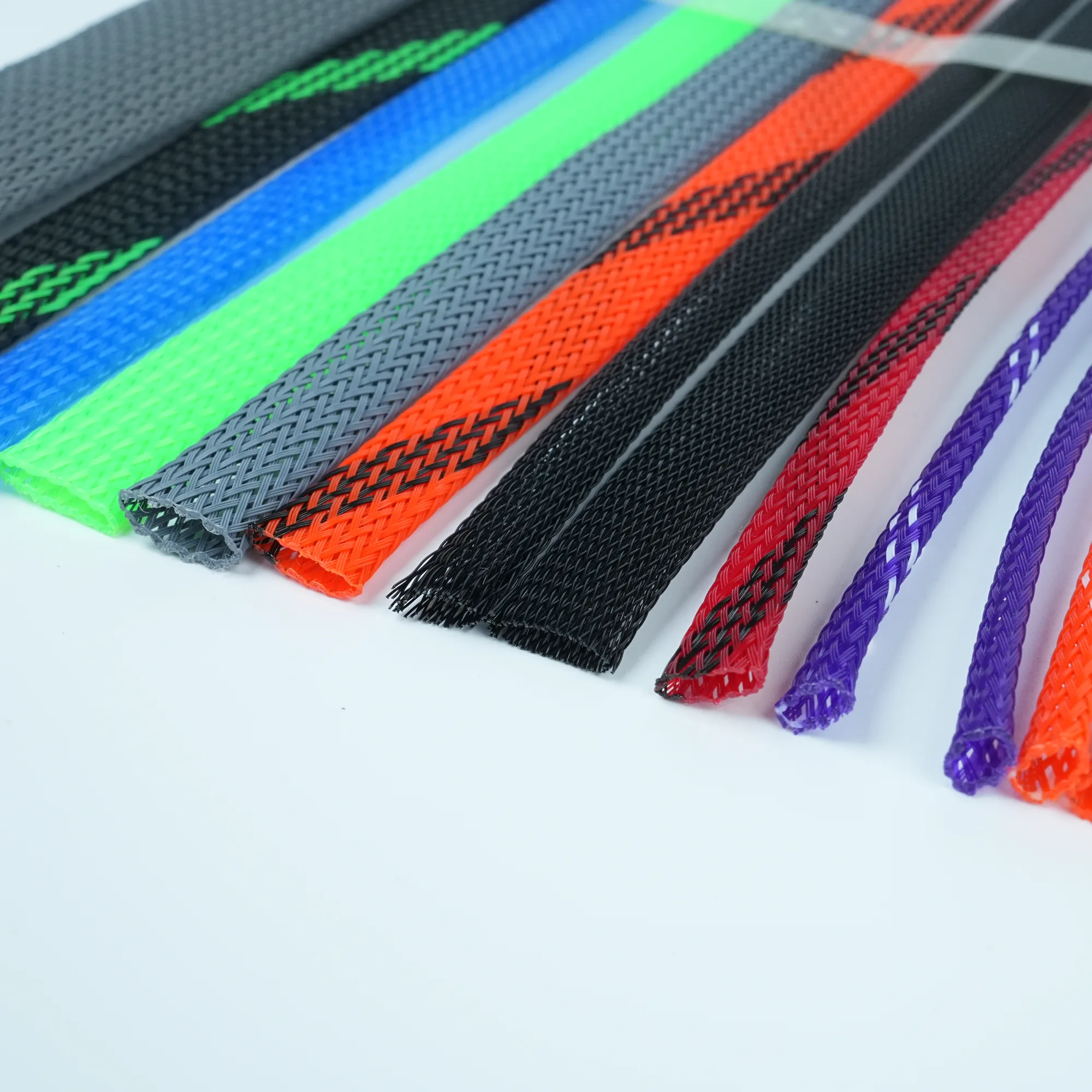

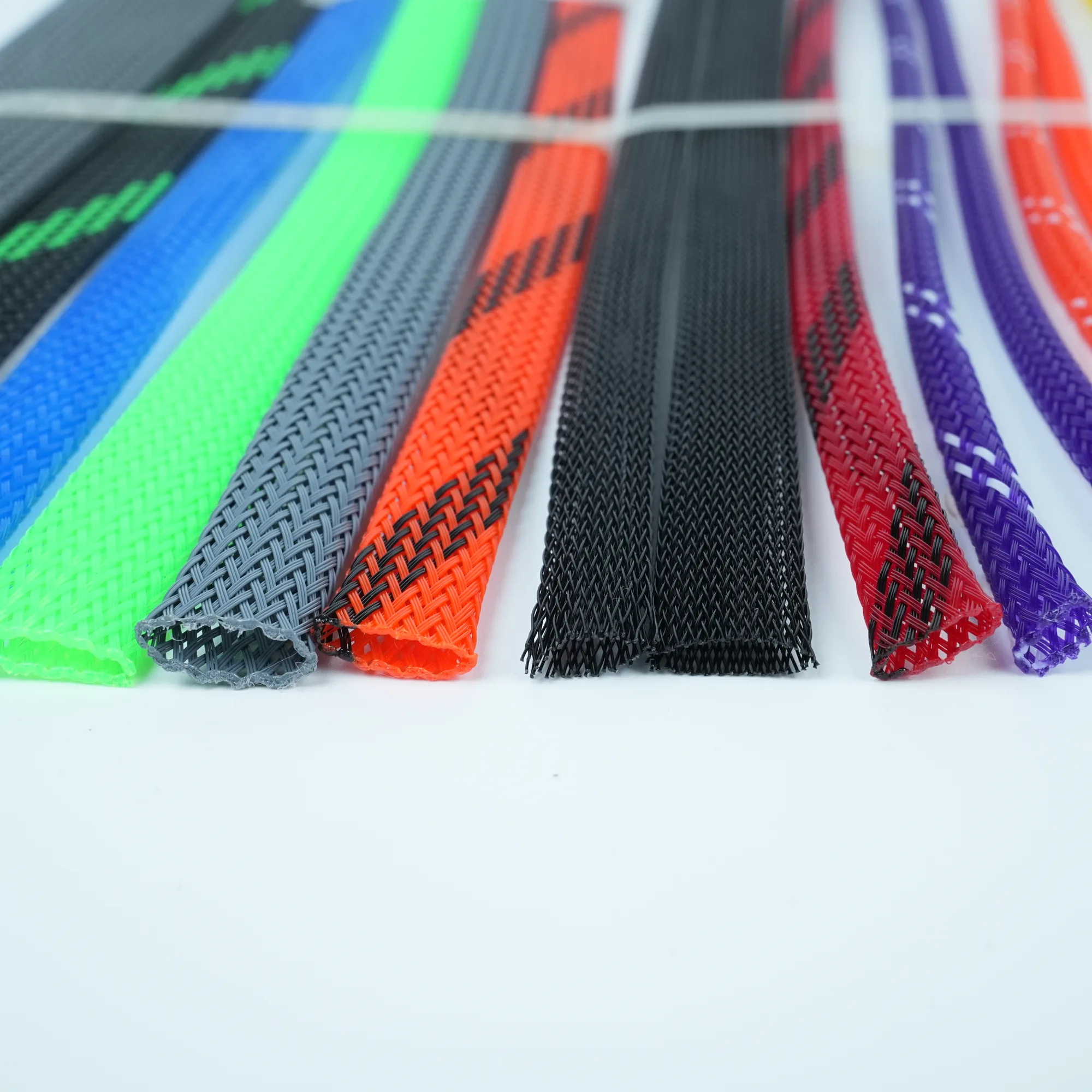

PET 브레이드 슬리브는 PET 필라멘트로 제작되어 우수한 신축성, 난연성, 내산성 및 내열성을 갖추고 있습니다. 제품 표면은 매끄럽고 색상이 선명하며 다양한 종류가 있으며, 주요 기능은 외관 미화 및 전선 절연입니다. 컴퓨터 전원 케이블, 오디오·비디오 케이블, 자동차, 항공기, 전선·케이블 산업 등에서 보호 및 미화 용도로 광범위하게 사용됩니다.
제품 매뉴얼 다운로드:
YC-WEAVE NETWORK TUBE-Z는 PET 필라멘트로 제조된 유연한 브레이디드 슬리빙으로, 1~3배의 신장 비율, 자가 소화형 난연 특성, -30°C에서 105°C까지 광범위한 작동 온도 범위를 제공한다. RoHS 규격을 준수하며, 자동차, 산업, 전자기기, 가전제품 분야의 와이어 관리를 위해 설계되었다. 여러 프로젝트 유형에 걸쳐 단일 와이어 보호 소재를 조달하는 구매팀에게 YC-WEAVE NETWORK TUBE-Z는 ASTM 및 MIL 시험 데이터로 검증된 기술 성능을 제공한다.
YC-WEAVE NETWORK TUBE-Z의 재료 성능 데이터는 확립된 시험 표준을 기준으로 한다. 아래 표는 공학적 평가 및 공급업체 자격 심사를 위해 검증된 일반적인 값들을 반영한다.
기술 지표 | ||
재산 |
시험 방법 |
전형적인 값 |
인장 강도 |
ASTM D-876 |
100,000 psi |
신장률 |
ASTM D-876 |
20% |
비중 |
ASTM D-876 |
1.31 |
습기 흡수율(24시간) |
ASTM D-570 |
0.08% |
최대 작동 온도 |
UL224 |
125°C |
용융 온도 |
ASTM D-2117 |
240°C |
저온 유연성 |
MIL123053/5 |
-70°C |
굴곡 모듈러스 |
ASTM D-790 |
400 |
곰팡이 저항성 |
MIL SED 810(508) |
성장 없음 |
구리 부식성 |
MIL123053 |
영향 없음 |
YC-WEAVE NETWORK TUBE-Z는 명목상 직경의 최대 3배까지 팽창하여, 분해 작업 없이 불규칙한 와이어 번들, 커넥터 하우징, 하네스 분기부를 쉽게 덮을 수 있습니다. 이 팽창 범위 덕분에 하나의 슬리브 크기로 동일한 하네스 라인 상에서 직경이 다른 번들 구간을 모두 커버할 수 있어, 프로젝트당 보호 재료 SKU 수를 줄이고, 생산 라인 조달 팀의 재고 관리 복잡성을 낮출 수 있습니다. 또한 팽창 기능은 분기점 및 커넥터 부위 설치를 간소화하며, 강성 보호 솔루션이 필요로 하는 추가 피팅 또는 사전 조립 공정을 생략할 수 있습니다.
YC-WEAVE NETWORK TUBE-Z의 엮은 PET 구조는 반복적인 굽힘 및 재배치 시에도 부드럽고 탄력적임을 유지한다. 이 제품은 와이어 절연재를 압축하거나 굽힘 부위에 국부적 응력을 유발하지 않으면서 곡선형 배선 경로에 자연스럽게 따라간다. 정비 팀은 점검 또는 재배선 작업을 위해 도구 없이 슬리브를 케이블 다발을 따라 쉽게 밀어 뒤로 당길 수 있다. 이러한 재배치 가능성은 장비 업그레이드나 점검 주기 동안 케이블 배선을 주기적으로 수정해야 하는 산업용 제어 캐비닛 및 로봇 배선 환경에서 특히 유용하다.
YC-WEAVE NETWORK TUBE-Z는 -30°C에서 105°C까지 연속 작동이 가능하며, UL224 기준 최대 125°C, 융해 온도는 240°C이고, MIL123053/5에 따라 -70°C에서의 저온 유연성을 갖춘다. 기술적 관점에서 보면, 저온 사양은 고온 한계만큼 중요하다. 추운 기후 지역 설치 — 냉장 창고, 겨울철 야외 설치, 또는 북부 지역 자동차 배선 덕트 배치 — 에서는 저온 유연성이 사전 검증되지 않으면 배선 작업 중 슬리빙이 부서질 수 있는 재료 취성 문제가 발생할 수 있다. -70°C 데이터 포인트는 설치 도중 제약 사항을 발견하기보다는, 검증을 위한 확실한 기준선을 엔지니어에게 제공한다.
YC-WEAVE NETWORK TUBE-Z는 자체 소화 성능을 갖춘 난연 특성을 지닌 제품입니다. 점화원이 제거되면 재료가 연소를 멈추고 케이블 어셈블리 전체로 불길이 퍼지는 것을 방지합니다. 이 특성은 기본 재료 배합에 필수적으로 포함됩니다. 난연 등급 요건은 초기 조달 단계에서 자주 간과되며, 특히 가전제품 및 산업용 장비 조달 시 그러한 사례가 빈번합니다. 이러한 요건은 종종 OEM 품질 감사 과정에서야 문제로 지적됩니다. 따라서 공급업체 선정 초기 단계부터 난연 적합성 관련 서류를 확인하면, 감사 시점에서 발생할 수 있는 규제 준수 관련 차질 위험을 줄일 수 있습니다.
YC-WEAVE NETWORK TUBE-Z는 24시간 후 흡습률이 단 0.08%에 불과하며(ASTM D-570), 곰팡이 성장이 없으며(MIL SED 810), 구리 부식성도 나타내지 않는다(MIL123053). 이러한 특성 덕분에 자동차 엔진룸 환경, 화학 공정 인근 산업 기계, 그리고 습기나 화학 물질 노출로 인한 재료 열화가 시간 경과에 따라 보호 신뢰성을 저하시킬 수 있는 장기 사용 전기 조립체 등에서 안정적인 성능을 제공한다.
비중 1.31, 인장 강도 100,000 psi(ASTM D-876)를 갖춘 YC-WEAVE NETWORK TUBE-Z는 뛰어난 마모 방지 성능과 경량 구조를 동시에 제공한다. 이 강도 대비 무게 비율은 신에너지 차량 하arness 설계 및 항공우주 배선 분야에서 특히 중요하며, 조립 중 발생하는 질량이 전체 시스템 효율 산정에 직접 영향을 미친다. RoHS 준수는 유럽 및 북미 공급망이 요구하는 환경 관련 자재 문서화 기준을 충족하므로, 규제가 적용되는 최종 시장에 제품을 공급하는 구매처의 감사 및 인증 제출을 지원한다.
YC-WEAVE NETWORK TUBE-Z는 자동차 와이어 하네스 묶음, 엔진 실 내 케이블 배선, 그리고 차량 탑재 전자 장비의 케이블 보호에 사용된다. 이 제품은 온도 저항성과 화학 저항성, 그리고 1~3배의 확장 비율을 갖추고 있어 메인 트렁크부터 개별 브랜치 구간까지 다양한 크기의 하네스를 포괄적으로 보호할 수 있다. 자동차 와이어 콘duit 보호 솔루션을 평가 중인 구매 담당자는 Tier 1 고객을 위한 엔지니어링 품질 인증 문서 작성 시 ASTM 및 MIL 시험 데이터를 참고할 수 있다.
YC-WEAVE NETWORK TUBE-Z는 제어 캐비닛 케이블 관리, 자동화 생산 라인 배선, 산업용 로봇 하네스 보호에 적용된다. 탄성 구조로 로봇 팔 케이블 경로에서 반복적인 굽힘을 견디며 마모 저항성을 유지한다. 매끄러운 엮인 표면은 고주기 생산 환경에서 설치 및 정기 점검 시 케이블 재배치 과정에서 절연 피복 손상을 줄여 케이블 정비 주기를 연장한다.
YC-WEAVE NETWORK TUBE-Z는 컴퓨터 케이블 묶기, 오디오 및 비디오 선 관리, 세탁기·에어컨 등 가전제품 내부 와이어 하네스 보호에 사용된다. 열수축 튜빙과 달리, 적용 후 영구적으로 고정되지 않고 재위치 가능하므로 현장 수리 및 설계 마감 단계의 변경에도 유연하게 대응할 수 있다. RoHS 준수로 환경 관련 물질 심사 요건이 있는 시장에 공급하는 가전제품 제조사의 공급망 인증 절차가 간소화된다.
사양(난연성 엮은 슬리빙) | ||||||
제품 코드 |
공칭 내경(mm) |
인치 |
최소(mm) |
최대(mm) |
포장(m/롤) |
캐리어 수 |
32502464-8X |
6.40 |
1/4" |
3.17 |
9.53 |
1000 |
3 |
125048064-13X |
6.40 |
1/4" |
3.17 |
9.53 |
1000 |
1 |
320040064-8X |
6.40 |
1/4" |
3.17 |
9.53 |
1000 |
3 |
125032032-11X |
3.20 |
1/8" |
2.37 |
6.35 |
1000 |
1 |
320024032-8X |
3.20 |
1/8" |
2.37 |
6.35 |
1000 |
3 |
325016032-8X |
3.20 |
1/8" |
2.37 |
6.35 |
1000 |
3 |
325036095-10X |
9.50 |
3/8" |
4.76 |
15.88 |
500 |
3 |
125072095-11X |
9.50 |
3/8" |
4.76 |
15.88 |
500 |
1 |
320056095-8X |
9.50 |
3/8" |
4.76 |
15.88 |
500 |
3 |
325048127-10X |
12.70 |
1/2" |
6.35 |
19.05 |
500 |
3 |
320072127-8X |
12.70 |
1/2" |
6.35 |
19.05 |
500 |
3 |
325072191-8X |
19.10 |
3/4" |
12.70 |
31.75 |
500 |
3 |
325080250-8X |
25.40 |
1" |
22.00 |
41.00 |
300 |
3 |
325096318-8X |
31.75 |
1-1/4" |
19.10 |
38.10 |
300 |
3 |
425096381-8X |
38.10 |
1-1/2" |
25.40 |
57.15 |
200 |
4 |
425120445-8X |
44.50 |
1-3/4" |
31.75 |
69.85 |
100 |
4 |
525120500-8X |
50.00 |
2" |
44.50 |
75.00 |
100 |
5 |
YC-WEAVE NETWORK TUBE-Z는 1/8인치(3.20mm)에서 2인치(50.00mm)까지의 공칭 내경으로 제공되며, 규격별로 100m에서 1000m 길이의 롤 형태로 공급된다. 검증된 ASTM 및 MIL 성능 데이터, 1~3배 확장 유연성, 자체 소화형 난연 특성, RoHS 준수 등이 결합되어 자동차, 산업용 OEM, 수출 시장 가전제품 등 다양한 산업 분야와 응용 환경에서 배선 보호 요구 사항을 관리하는 구매자에게 실용적인 선택이 된다. ASTM 및 MIL 시험 문서는 자동차 1차 협력사, 산업용 OEM, 수출 시장 가전제품 공급망 등에 대한 인증 신청을 뒷받침한다.
