실리콘 유리 섬유 슬리브는 무알칼리 유리 섬유로 직조하고, 실리콘 수지로 코팅한 후 고온에서 처리한 제품이다. 우수한 절연성, 자체 소화 성능 및 유연성을 갖추고 있으며, H&N 등급 모터, 가전제품, 전기 난방 장비, 특수 조명, 텔레비전 및 전자 기기 내부 배선 다발의 절연 보호용으로 광범위하게 사용된다.
제품 매뉴얼 다운로드:
실리콘 유리섬유 슬리빙 알칼리 프리 유리 섬유로 직조한 후 고온 처리 공정을 통해 실리콘 수지 코팅을 적용하였다. 이 슬리빙은 일반 보호 재료가 절연 성능을 잃거나, 고온에서 열화되거나, 습한 환경에서 변형되는 조건에서 사용하도록 설계되었다. 요구 사항이 높은 작동 환경에서 전선 및 케이블 보호를 평가하는 구매자에게는 실리콘 유리섬유 슬리빙 열 저항성, 전기 절연성, 기계적 유연성을 하나의 제품으로 검증된 조합으로 제공한다.
연속 작동 온도 범위는 실리콘 유리섬유 슬리빙 -10°C에서 +200°C이다. 열 노화 시험은 200°C ±2°C에서 168시간 동안 수행되며, 시험 후 파열 전압이 초기 값의 최소 50% 이상 유지되어야 한다. 이는 단일 최고 온도 지점이 아닌 장기 운전 능력을 확인하는 것이다. 또한 표준 시험 프로파일에는 260°C에서 6시간 동안의 열 노화 시험도 포함된다.
저온 조건에서 균열이 발생하지 않음을 확인함으로써 냉각 제조 시설이나 겨울철 운용 환경에서의 설치에 적합함을 입증함. 가수분해 안정성은 끈적임 없이, 왜곡이나 연화 현상 없이 확인됨. 실리콘 유리섬유 슬리빙 습도 변화 및 결로 주기에 노출되는 캐비닛 환경에 적합함.
흔히 오해하는 바는 외경을 크게 선택하면 자동으로 보호 효율이 향상된다고 생각하는 것임. 실리콘 유리섬유 슬리빙 외경이 아니라 벽 두께와 재료 품질이 주요 성능 변수임. 정밀한 벽 두께 사양은 내경 1.0 mm 기준 약 0.25 mm에서 시작하여, 더 큰 규격에서는 0.65 mm 이상까지 확장되며, 각 규격은 해당 정격 전압 등급에 맞게 교정됨.
실리콘 유리섬유 슬리빙 모든 표준 모델이 UL VW-1 내화성 기준을 충족하며, UL1441 및 UL224 표준에 따라 시험 완료. 수평 연소 시험 및 VW-1 시험 성능은 30초 이상 유지. 부피 저항률은 10¹² Ω·cm로 평가됨. 전기 재료 규격 준수 문서를 필요로 하는 엔지니어링 팀의 경우, 네 가지 표준 모델 모두에 대한 시험 기록을 제공함.
사용 가능한 네 가지 전압 등급이 있으며, 각 등급은 특정 벽체 구조와 연계됨.
이 범위는 단일 제품군이 표준 저전압 응용 분야부터 엄격한 고전압 시나리오에 이르기까지 폭넓은 요구를 충족할 수 있도록 해줍니다. 자동차 전기 시스템, 발전 장비 또는 산업용 제어 패널을 구매하는 고객은 별도의 재료 카테고리로 전환하지 않고도 적절한 전압 등급을 선택할 수 있습니다.
자동차 및 운송: 엔진 실과 변속기 부위는 와이어 하네스를 열, 진동, 그리고 협소한 배선 공간이라는 세 가지 요인에 동시에 노출시킵니다. 실리콘 유리섬유 슬리빙 이 제품은 이 세 가지 요인을 동시에 해결합니다. 냉간 굽힘 사양은 저온 공장 환경에서도 취성 위험 없이 설치를 지원하며, UL VW-1 인증은 표준 자동차 화재 안전 요구사항을 충족합니다.
산업용 장비 및 발전 장비: 산업용 용광로, 화학 공정 라인, 발전 시설에서는 열원 근처 케이블 배선에 대해 장기간 운전 주기 동안 절연 파손 전압을 유지할 수 있는 절연재가 필요합니다. 기계적 배선을 주 목적으로 사용하는 곡면 유연 관과 달리, 실리콘 유리섬유 슬리빙 직접적인 도체 수준 절연을 제공합니다. 이 차이는 동일한 설치 구역에서 열 보호와 전기적 성능 모두가 요구될 때 중요합니다.
전기 캐비닛 및 통신 장비: 전기 캐비닛 및 제어 패널 내 배선용으로, 실리콘 유리섬유 슬리빙 온도 변화 주기에서도 체계적인 배선과 안정적인 절연을 지원합니다. 실리콘 코팅의 비점착성 및 가수분해 안정성 덕분에 내부 습도가 변하더라도 깔끔한 착용감과 회로 구역 간 신뢰성 있는 분리를 보장합니다.

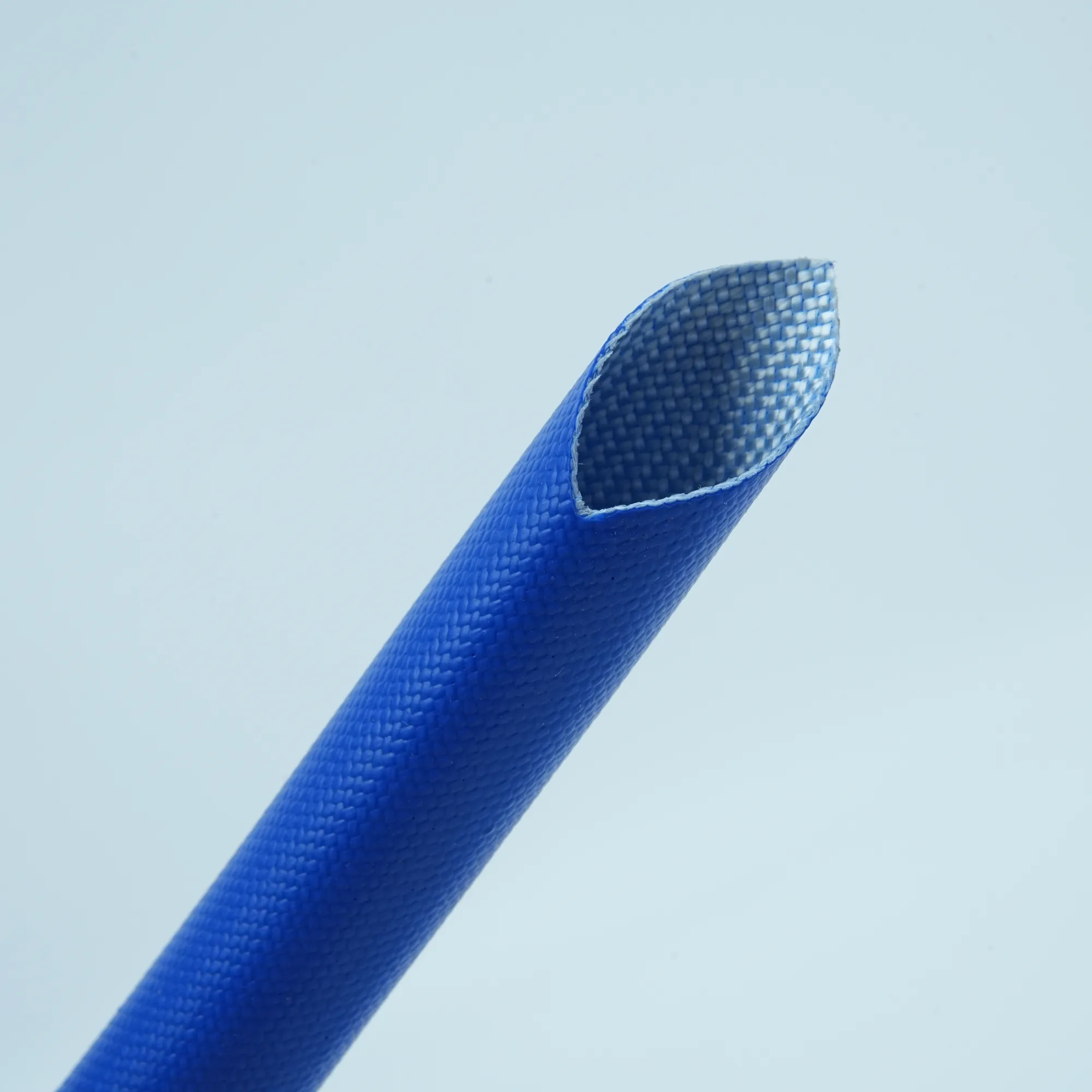

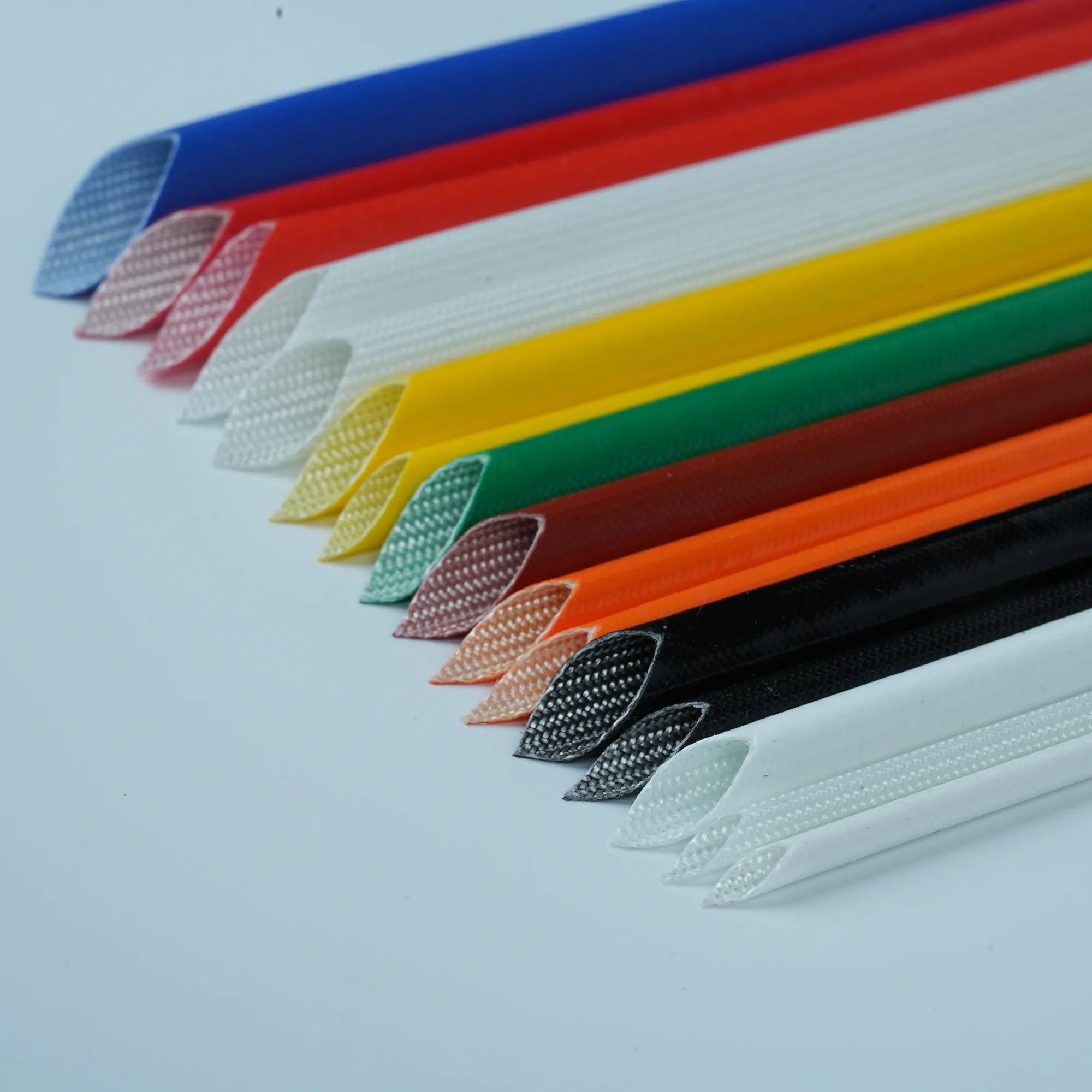

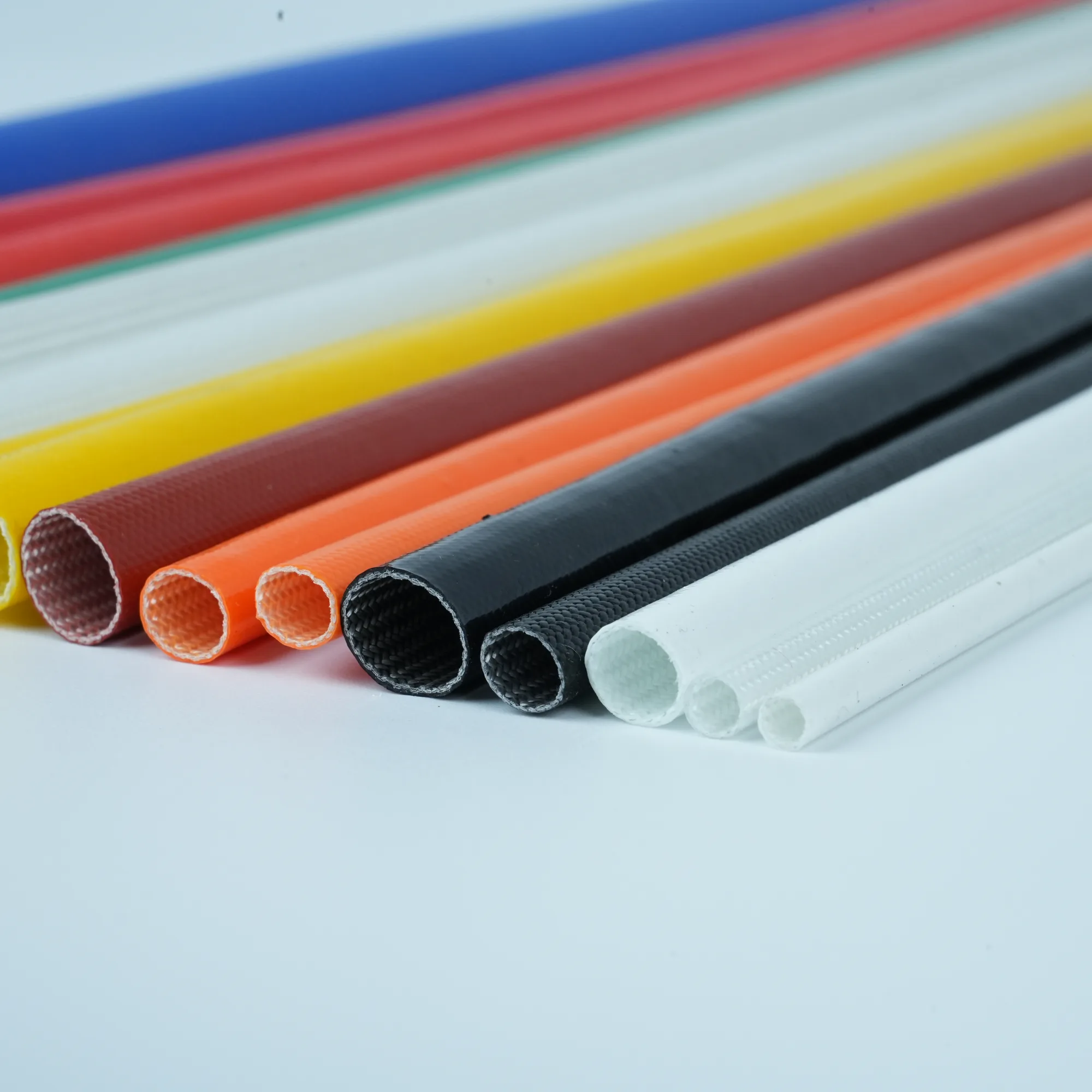

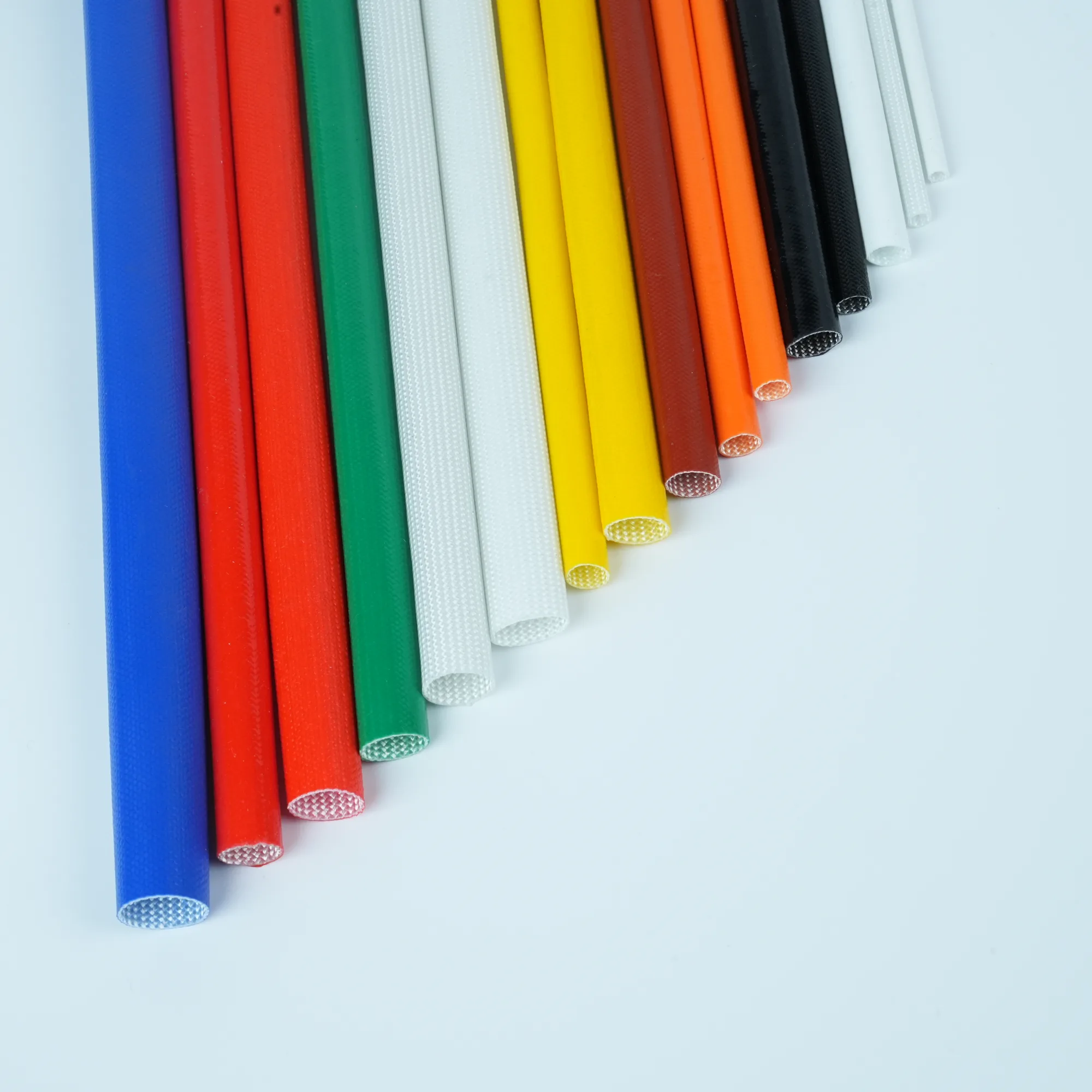

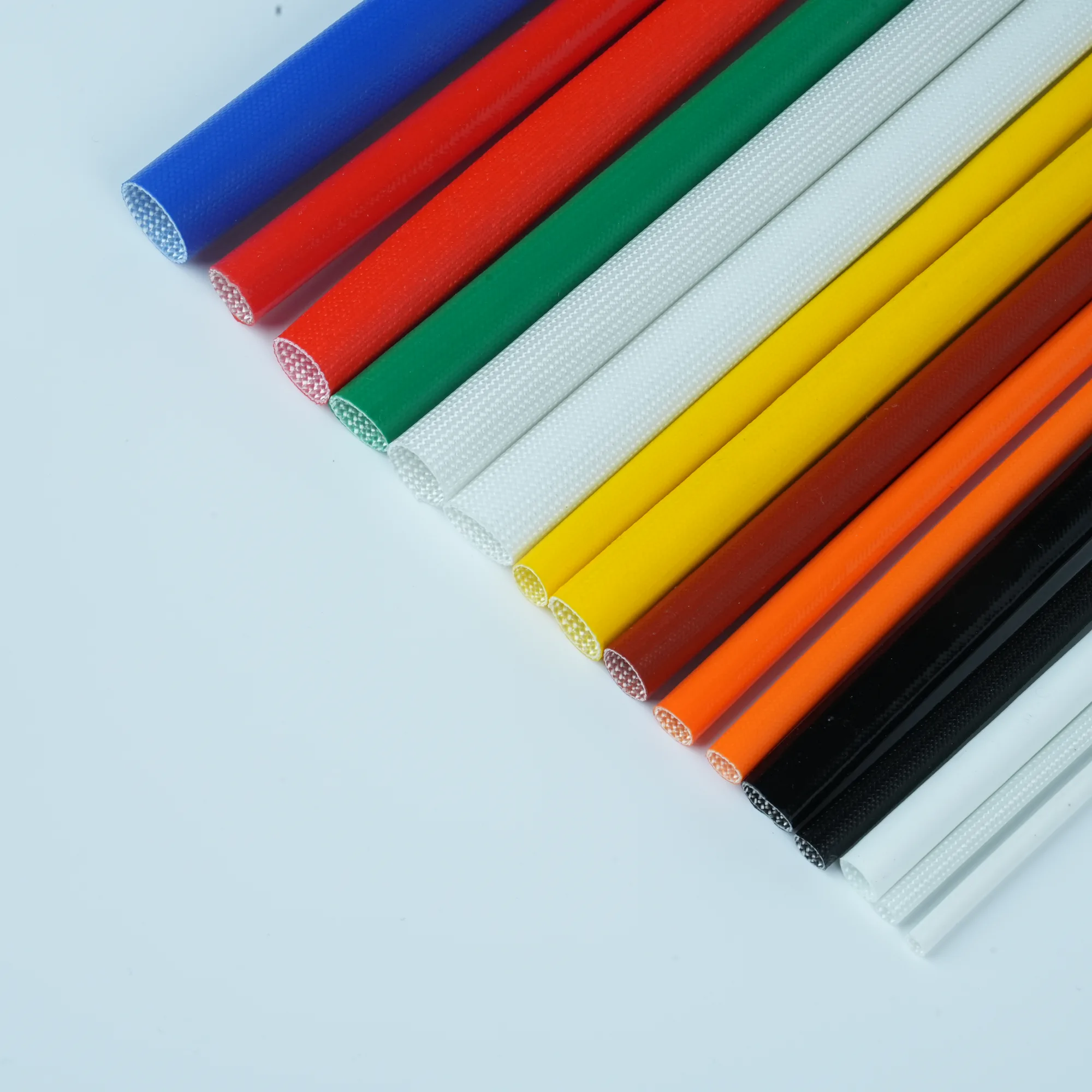

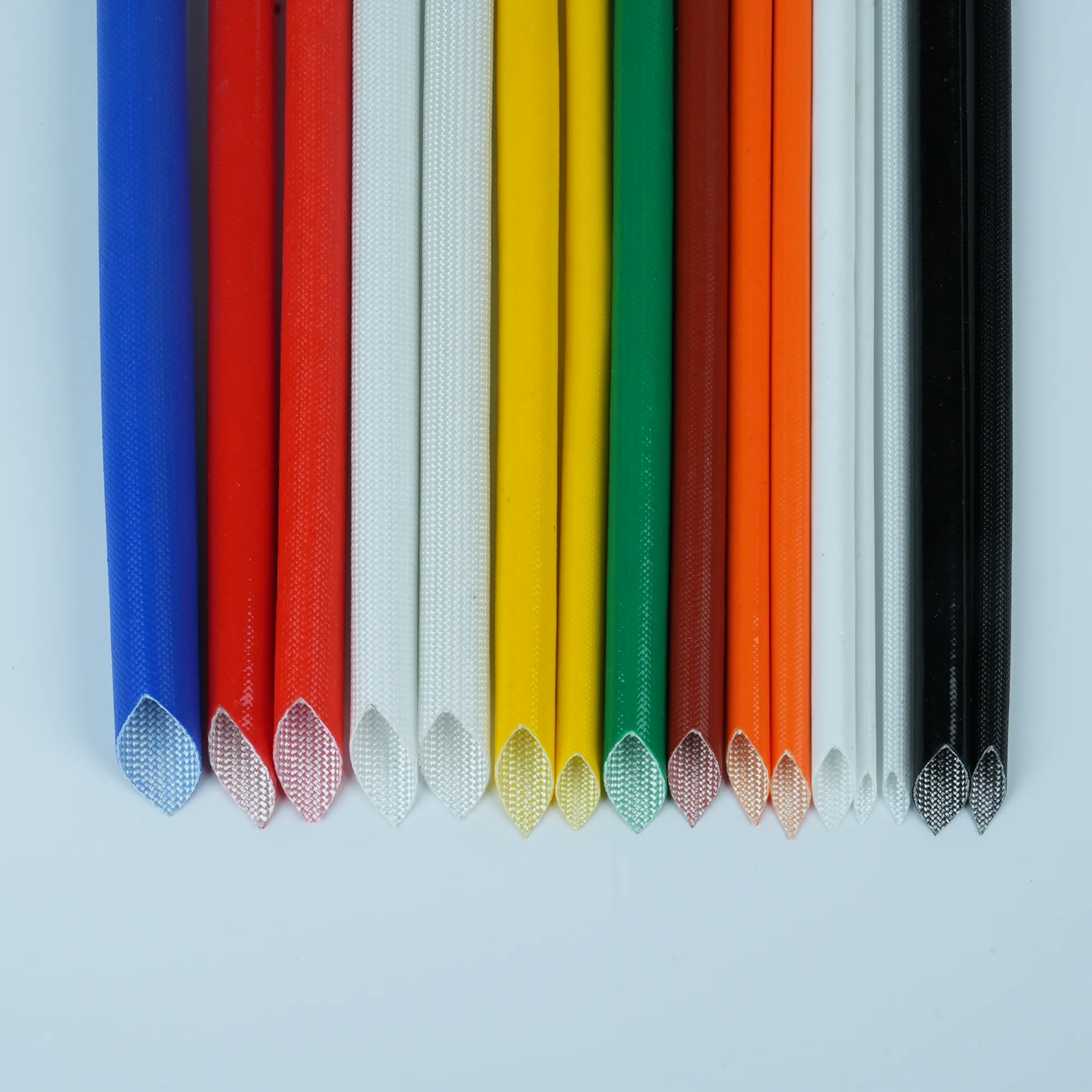

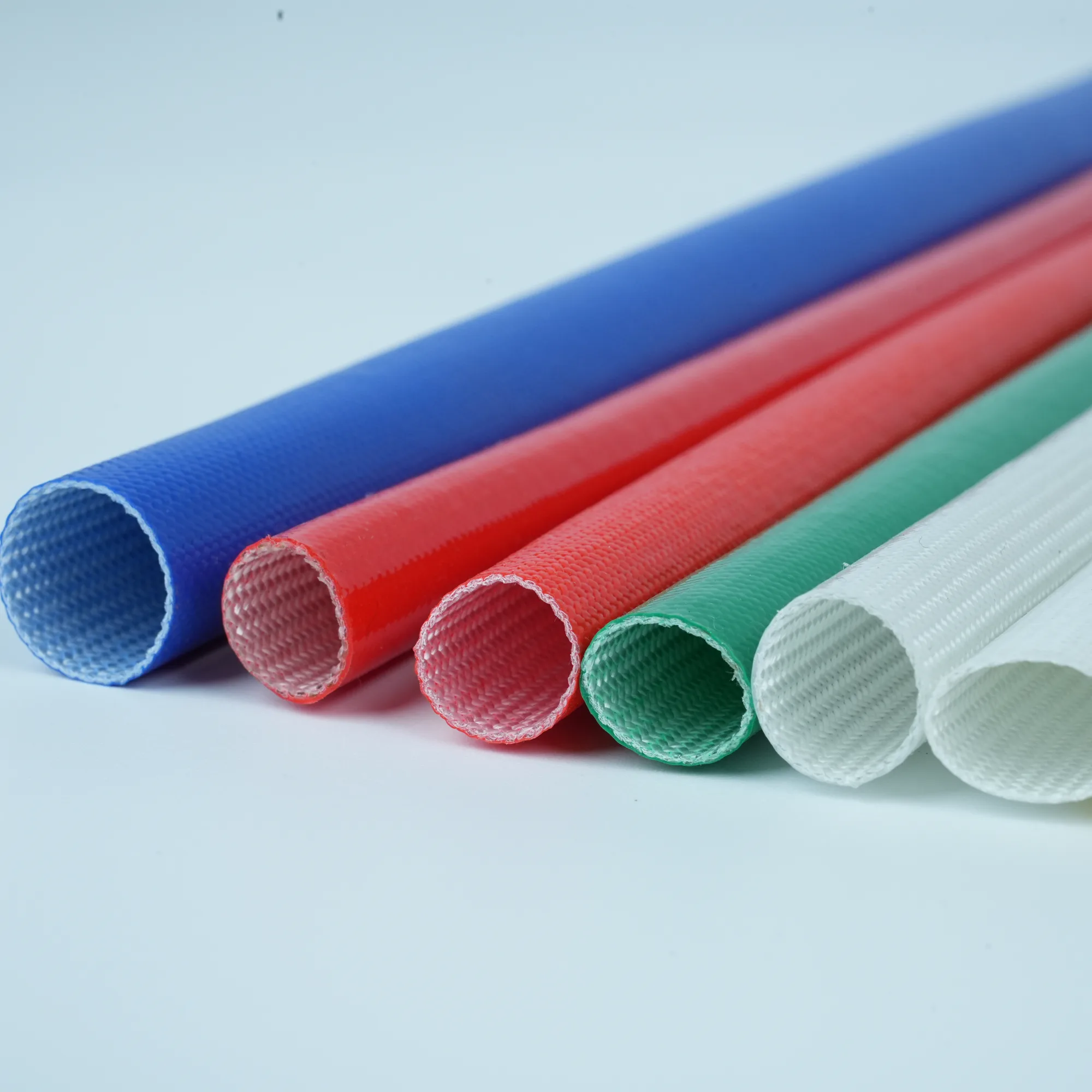

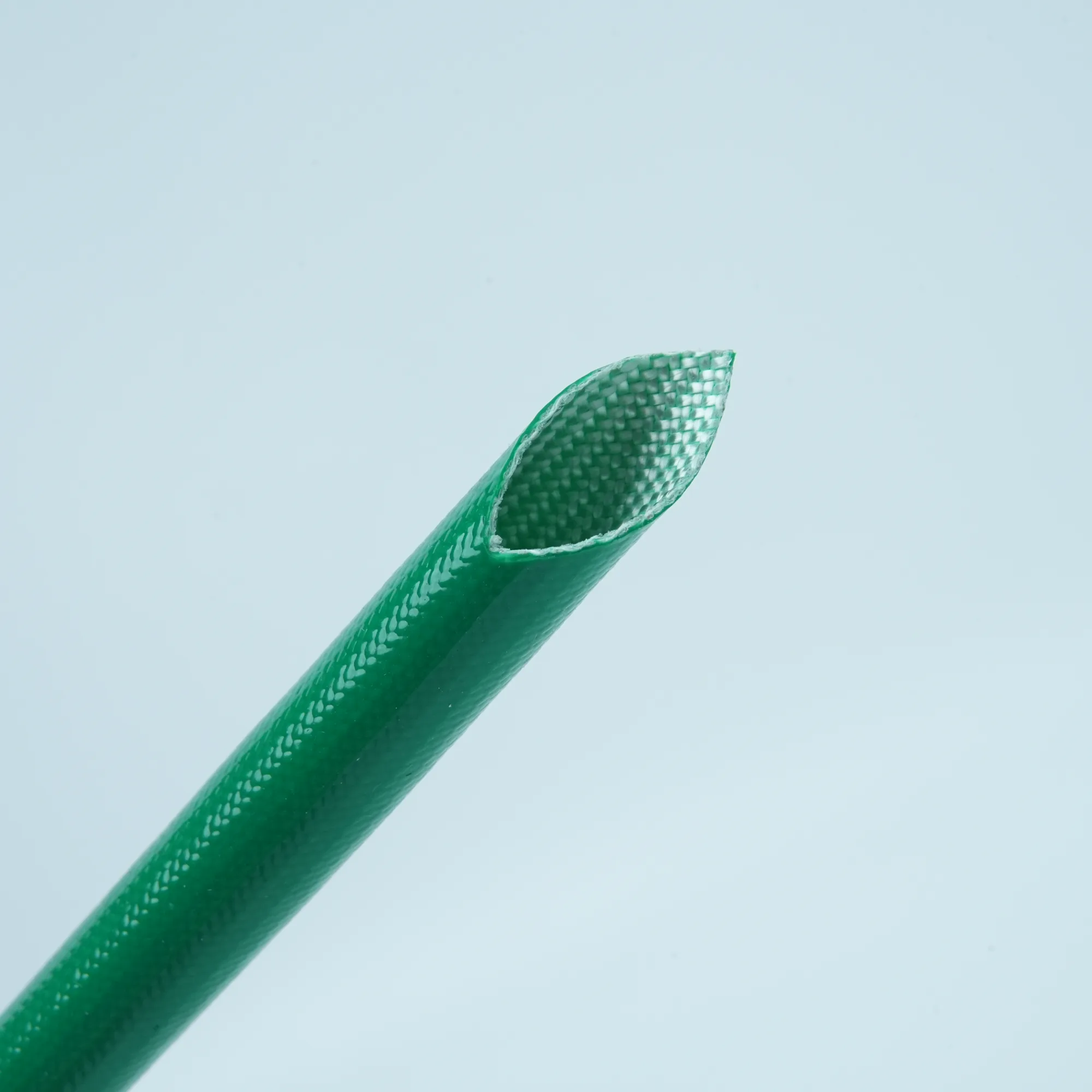

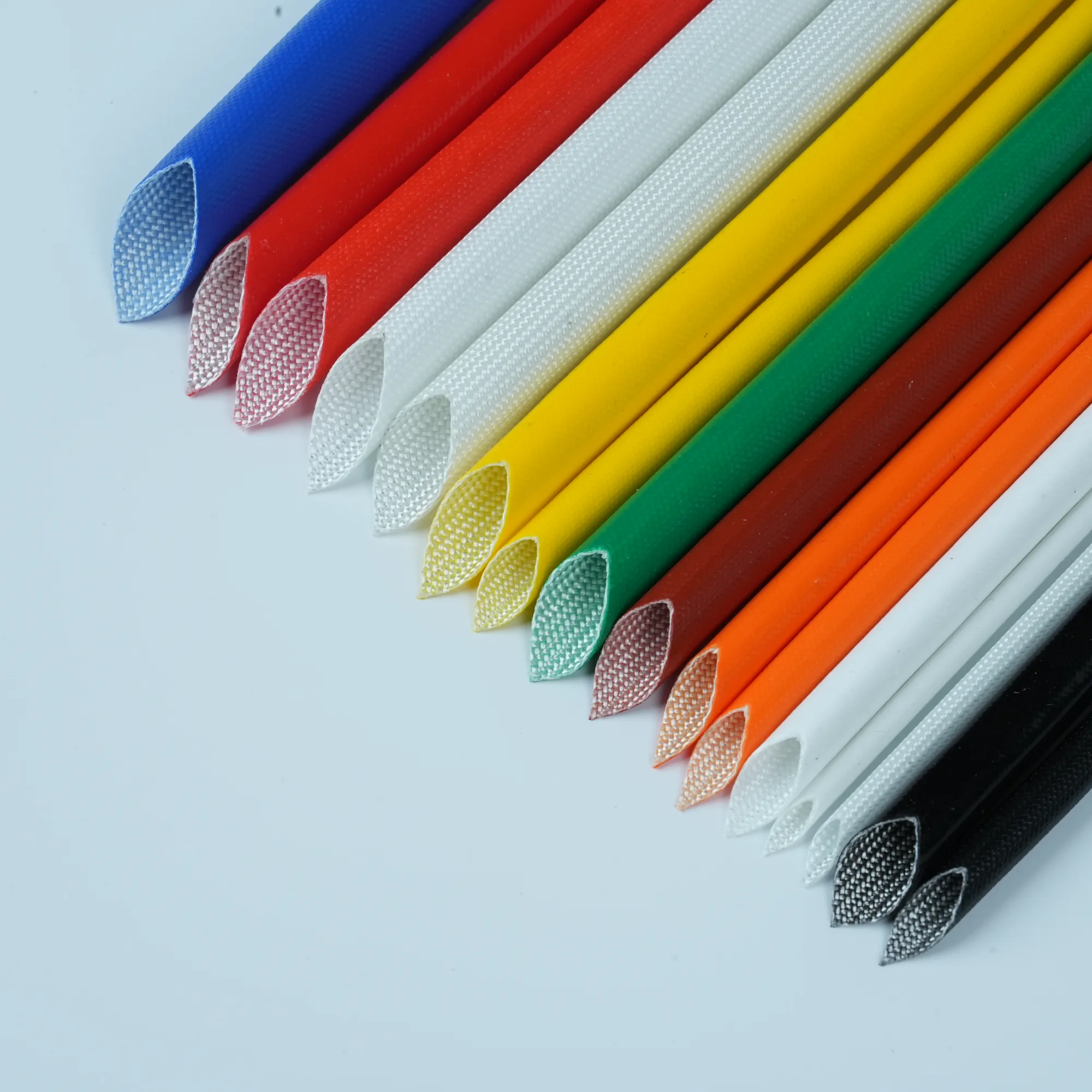

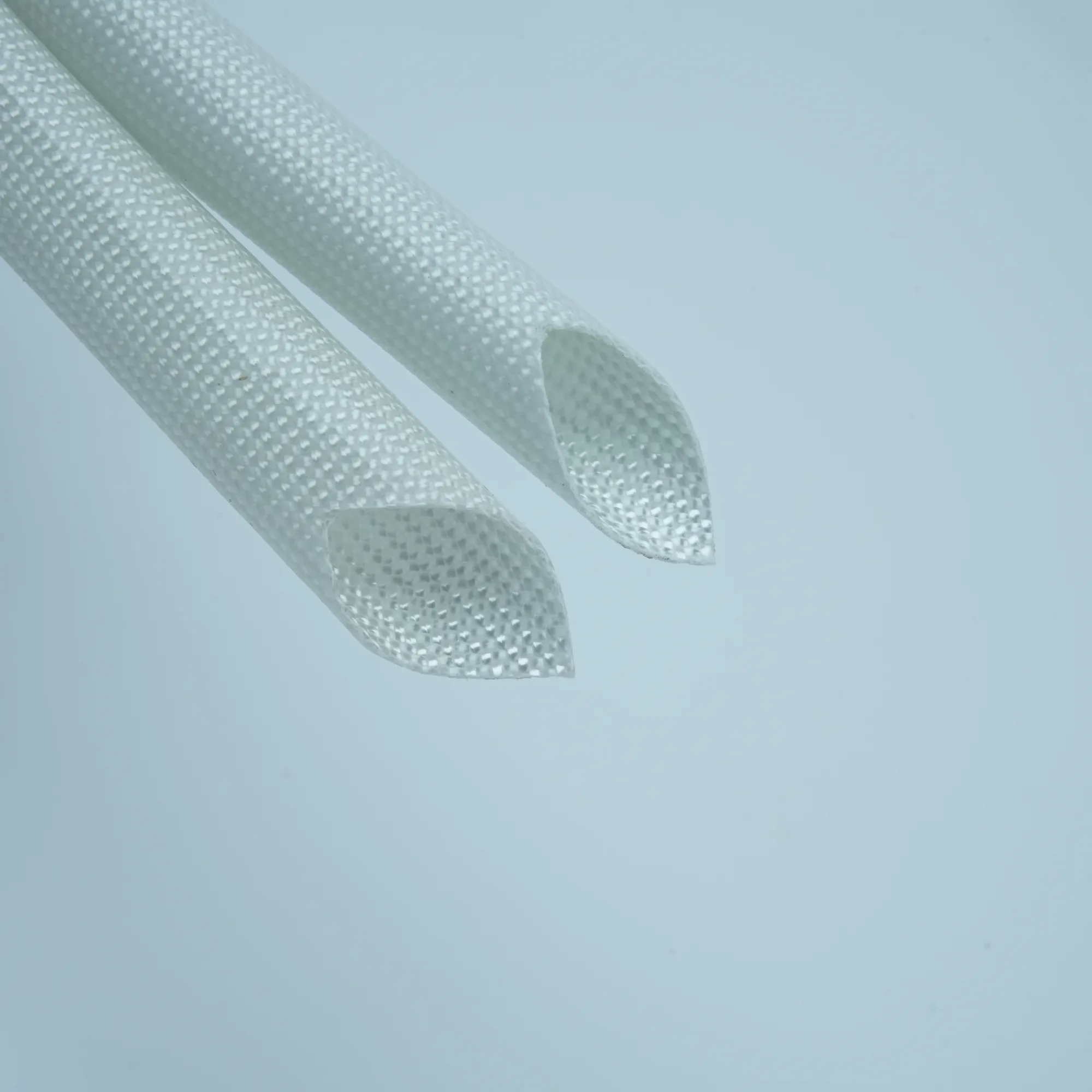

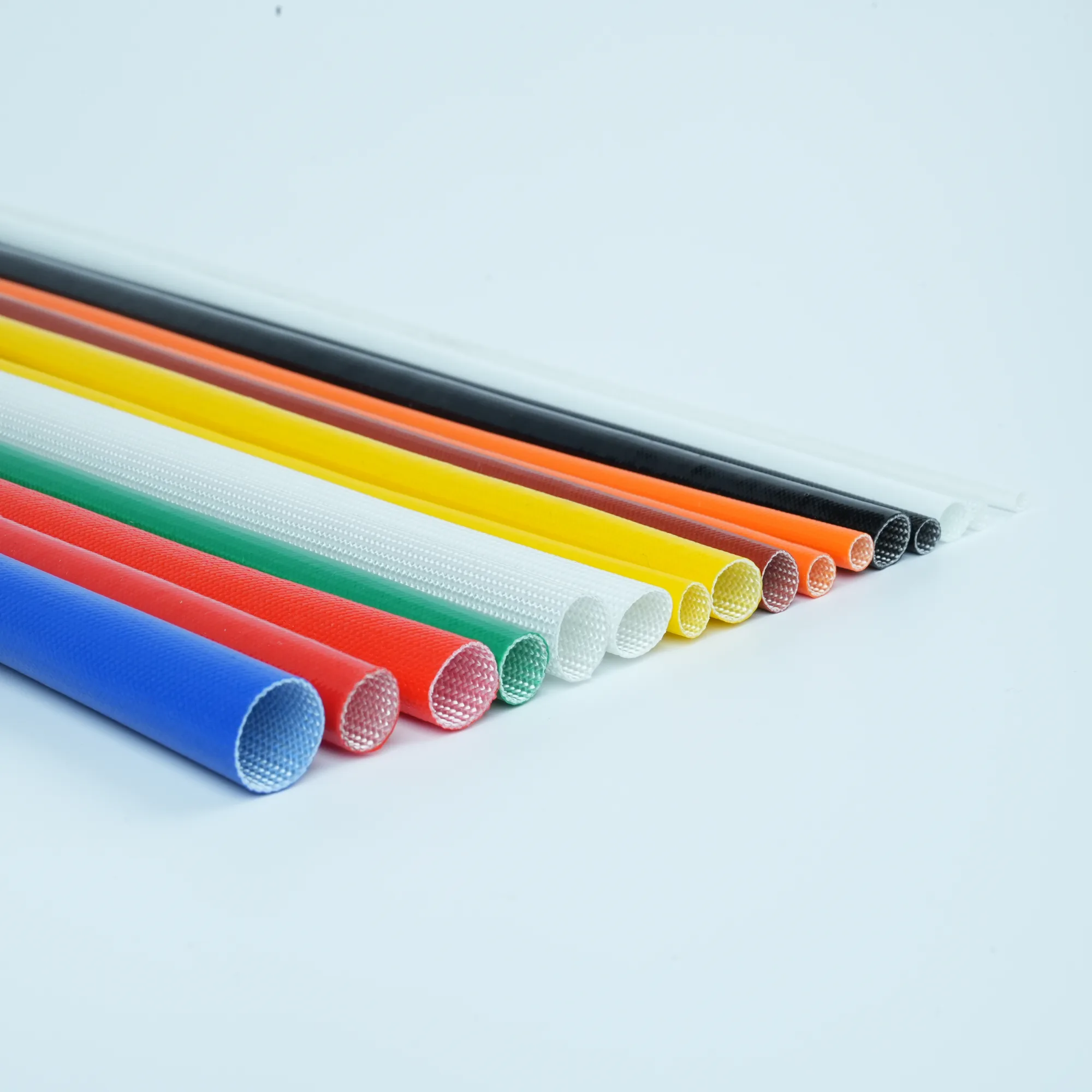

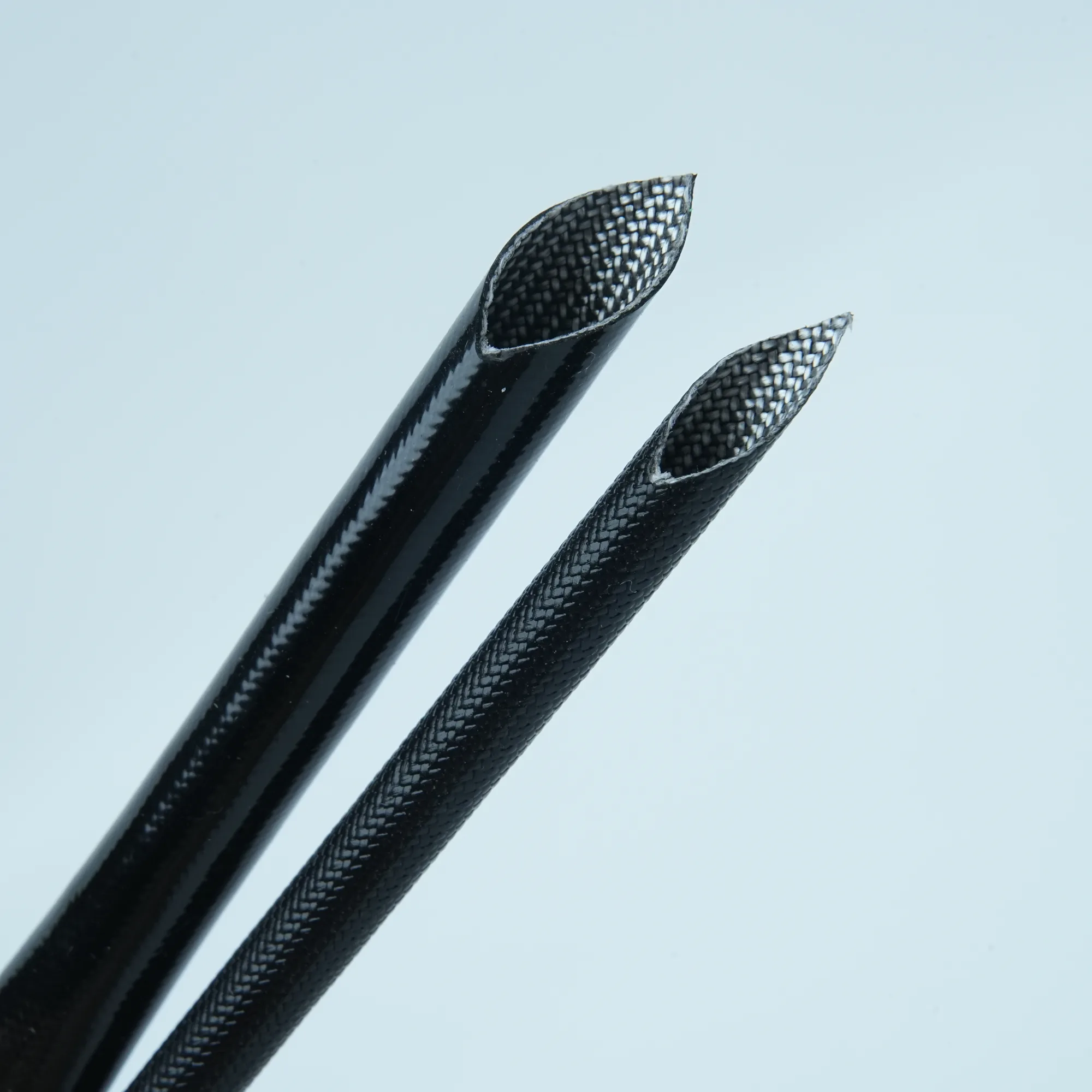

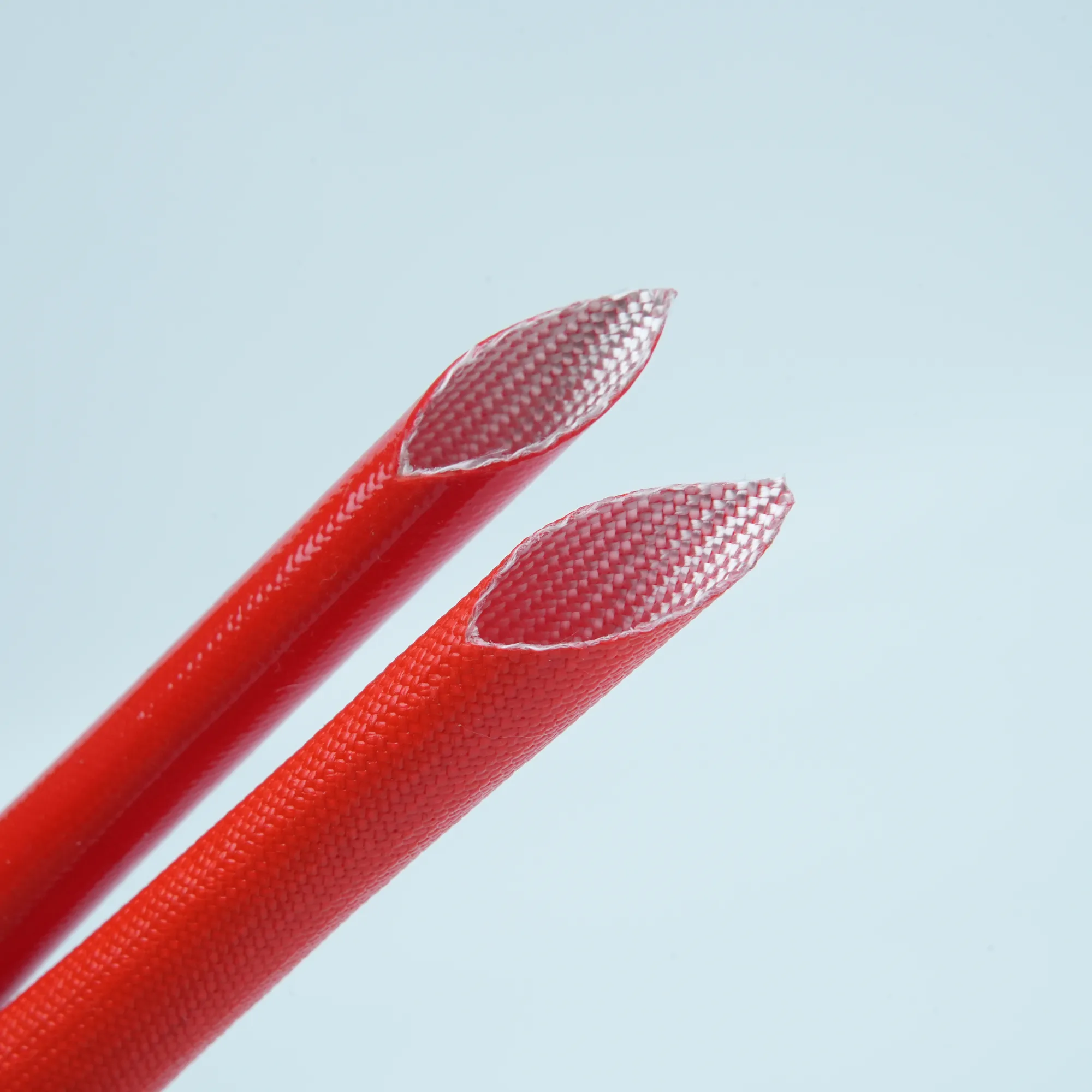

실리콘 유리섬유 슬리빙 (모델 시리즈 YC-SRC)는 실내 섬유-외부 실리콘 구조와 실내 실리콘-외부 섬유 구조로 제공된다. 실내 섬유-외부 실리콘 구성은 일반 산업용 및 전기용 응용 분야에 적합한 표준 옵션이다. 실내 실리콘-외부 섬유 구성은 7000V 정격으로 제공되며, 특정 도체 접촉 요구 사항이 있는 응용 분야를 위해 다른 표면 구성을 제공한다. 내경은 1.0 mm에서 35.0 mm까지 다양하여 얇은 도체부터 대형 케이블 번들 및 호스 응용 분야까지 폭넓게 커버한다. 포장 규모는 내경에 따라 달라지며, 1.0 mm는 200 m/롤, 1.5–6.0 mm는 100 m/롤, 7.0 mm 이상은 50 m/롤이다. 표준 색상은 흰색이며, 식별 코드 지정 및 OEM 요구 사항을 지원하기 위해 주문 시 맞춤 색상 및 비표준 규격도 제공 가능하다.
구매자들이 비교 중 실리콘 유리섬유 슬리빙 쥐 방지 기능이 있는 엮인 슬리빙, 확장형 튜빙 또는 골판 유연 관은 먼저 주요 보호 요구 사항을 확인해야 한다. 쥐 방지 기능이 있는 엮인 슬리빙은 기계적 천공 저항성을 제공하지만 산업 수준의 열 및 전기 절연 기능은 제공하지 않는다. 확장형 튜빙은 케이블 묶기에 효과적이지만 일반적으로 엄격한 전기 응용 분야에서 요구되는 특정 내전압 특성과 열 노화 특성을 갖추지 못한다. 골판 유연 관은 도체에 대한 직접적인 절연층으로서의 기능 없이 기계적 배선 보호를 제공한다.
열 보호와 전기 보호가 동시에 필요할 경우, 실리콘 유리섬유 슬리빙 적절한 분류입니다. YC-15부터 YC-70까지의 전압 등급 구조는 벽 두께를 과도하게 지정하거나 불필요한 소재 비용을 초래하지 않으면서 설치 요구 사항에 정확히 부합하는 대상을 선정할 수 있도록 해 줍니다. 이 유형의 피복재를 처음으로 구매하는 고객의 경우, 우선 전압 등급과 온도 노출 범위를 확인하면 여러 개별 제품군을 평가할 필요 없이 바로 적절한 모델로 선택 범위를 좁힐 수 있습니다.
모델 |
시험 조건 |
불에 저항 |
온도 |
내전압 등급 |
평균 전압 |
개별 값 |
YC-15 |
UL1441 / UL224 |
UL VW-1 |
-10℃~+200℃ |
C2 |
1500V |
1000V |
YC-25 |
UL1441 / UL224 |
UL VW-1 |
-10℃~+200℃ |
C1 |
2500V |
1800V |
YC-40 |
UL1441 / UL224 |
UL VW-1 |
-10℃~+200℃ |
B |
4000v |
3000V |
YC-70 |
UL1441 / UL224 |
UL VW-1 |
-10℃~+200℃ |
A |
7000V |
5000V |
항목 |
성능 지표 |
지속 작동 온도 범위 |
-10℃~+200℃ |
온도 저항 |
200℃±2℃, 168시간 후 내전압이 초기 값의 1/2 이상 유지 |
열적 노화 |
260℃, 6시간 |
냉간 벤딩 |
균열이 없죠 |
수평 연소 |
30초 |
연소 (VW-1) |
30초 |
체적 저항률 |
10¹² Ω·cm |
가수분해 안정성 |
끈적임 없음, 변형 없음, 연화 없음 |
