YC-PA-BELOWS 나일론 골판지 파이프 사양 — 난연성 덕트

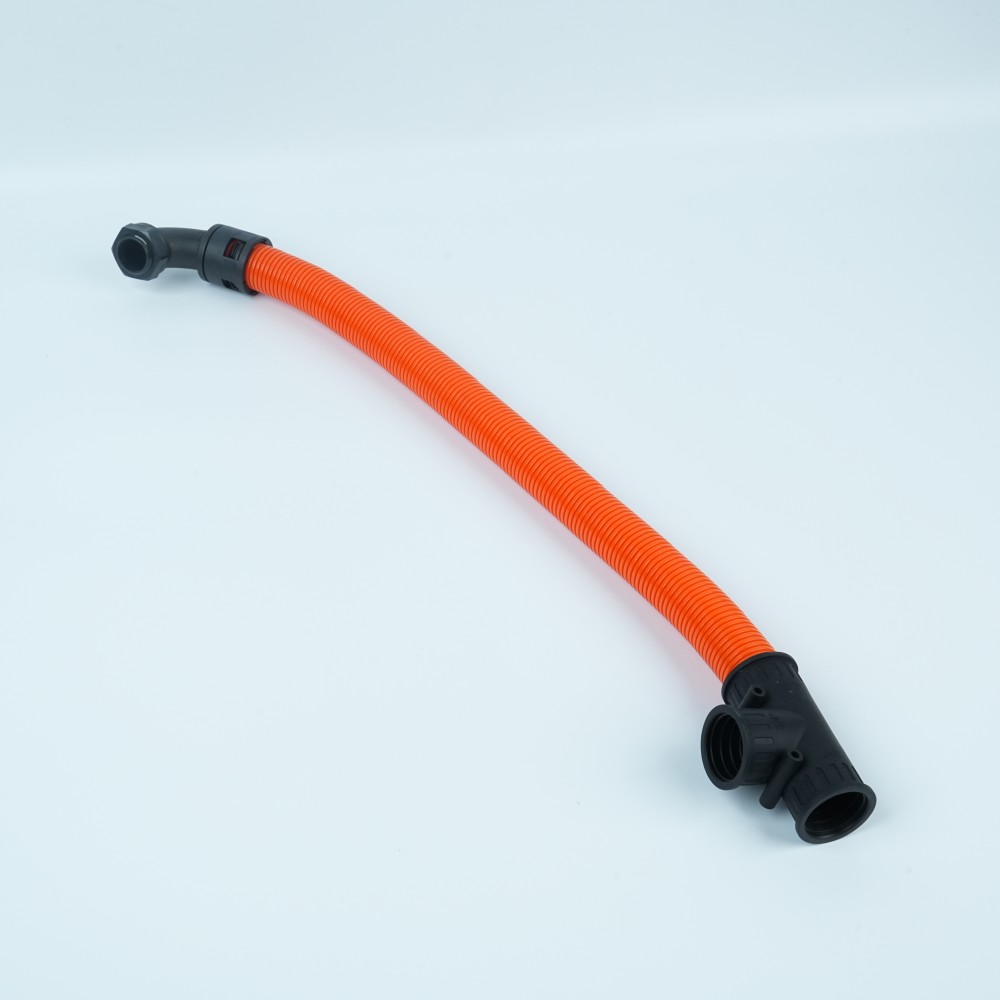

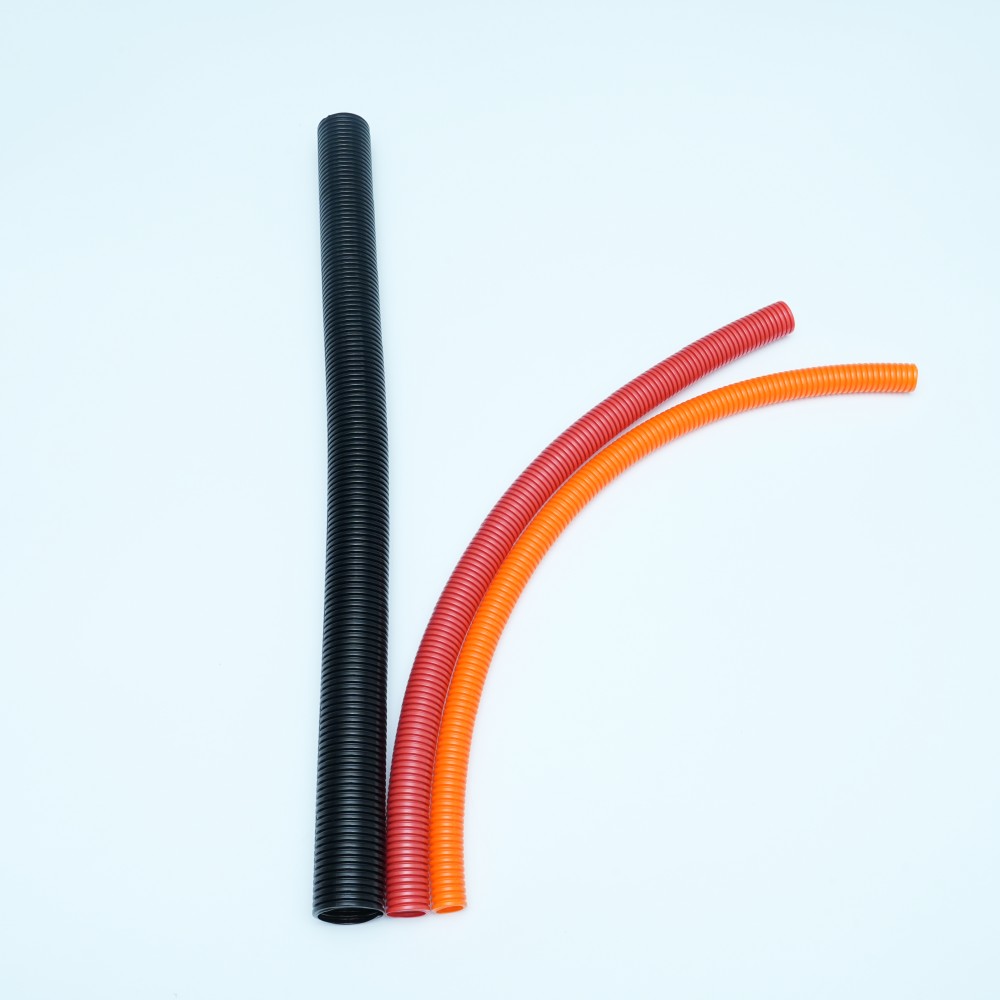

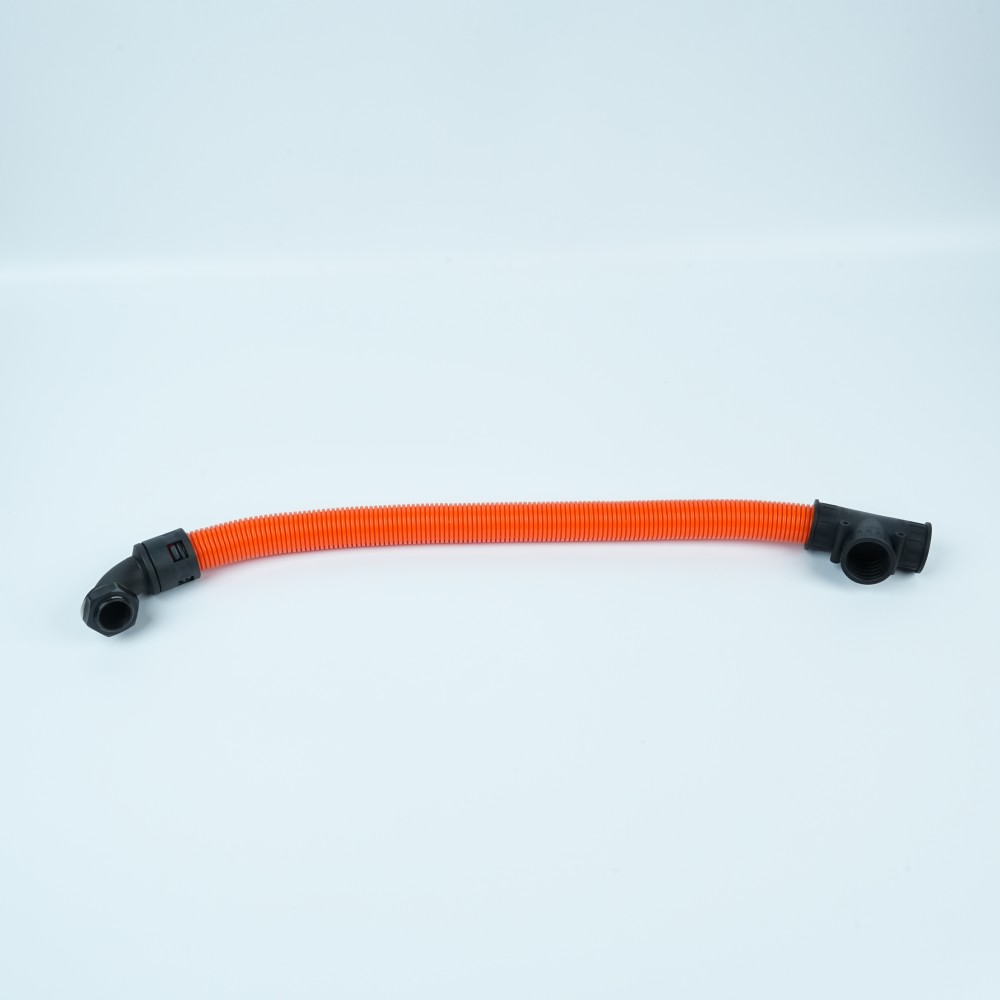

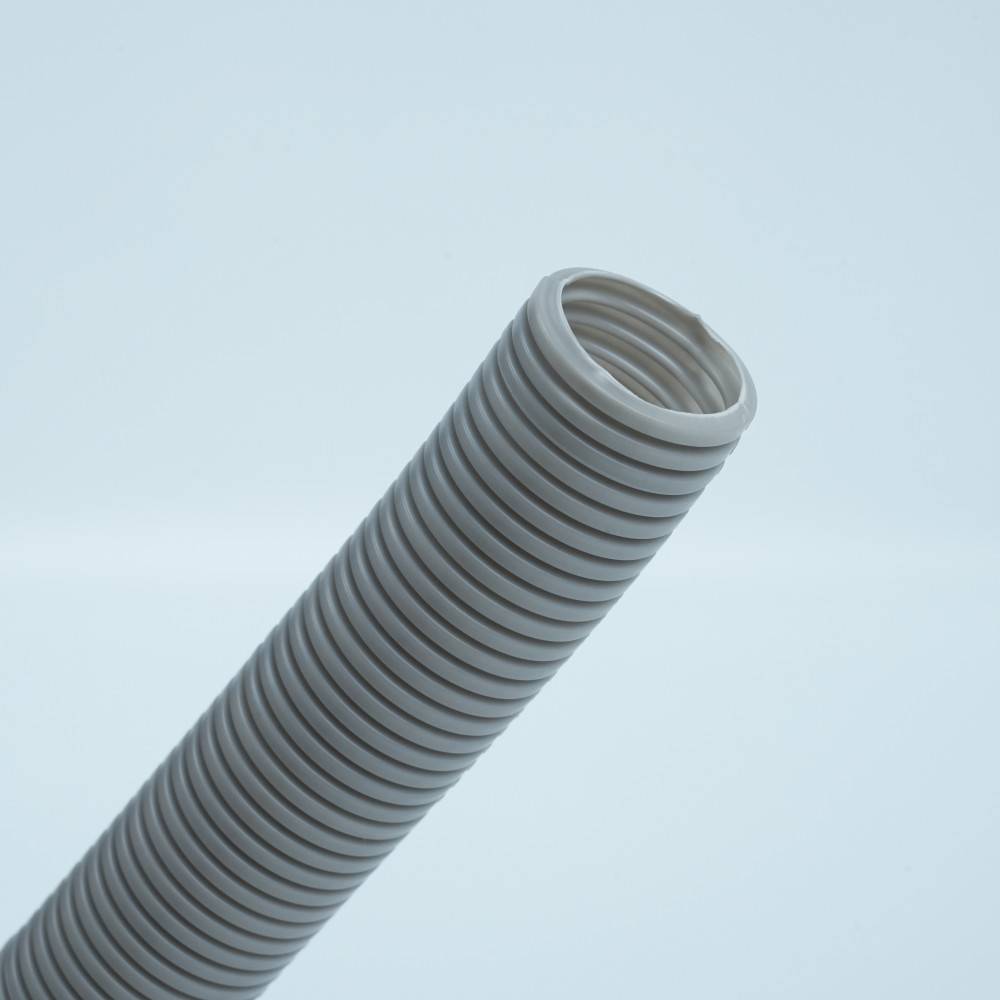

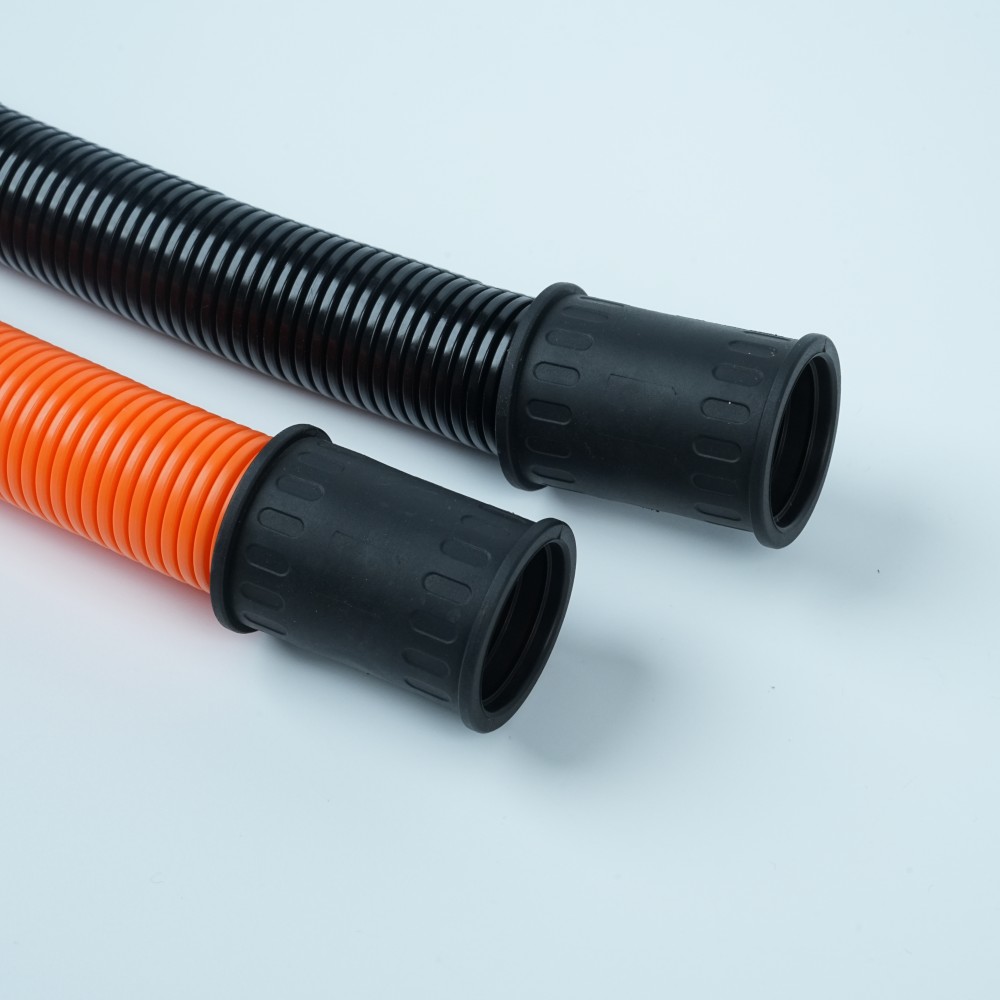

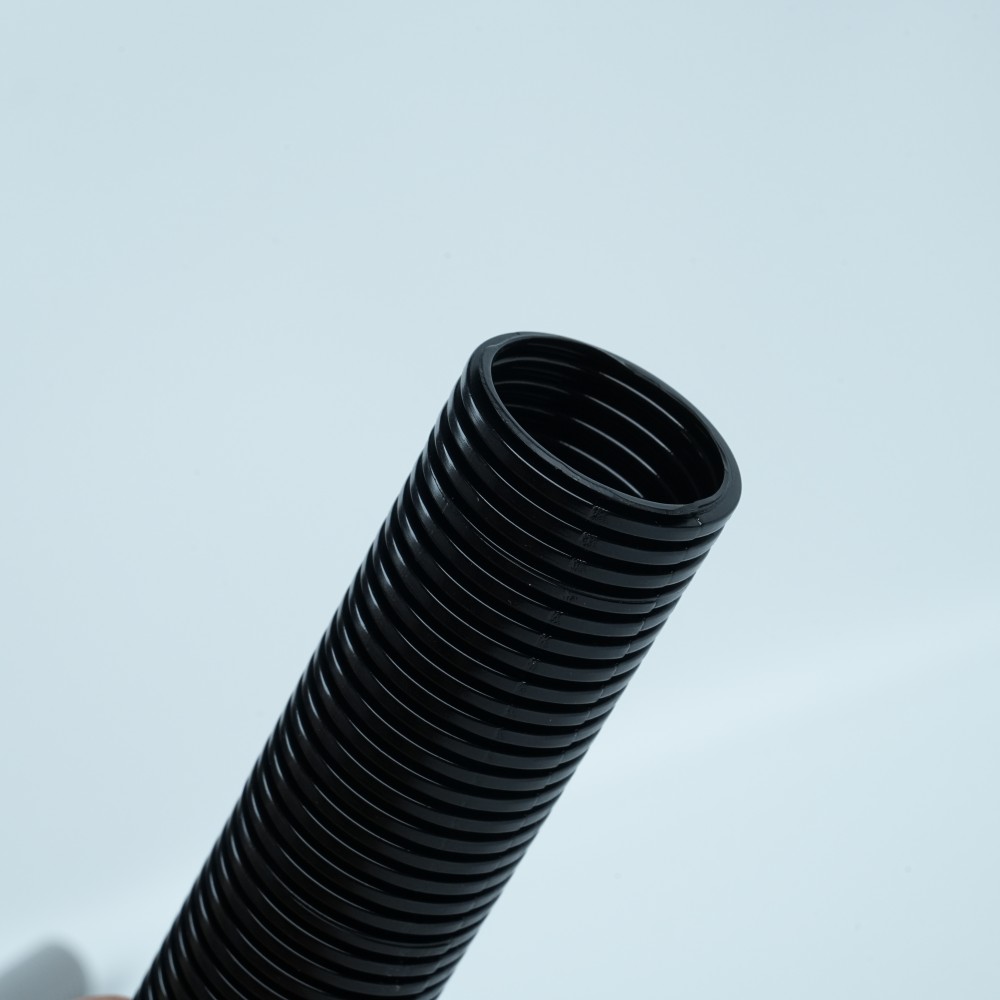

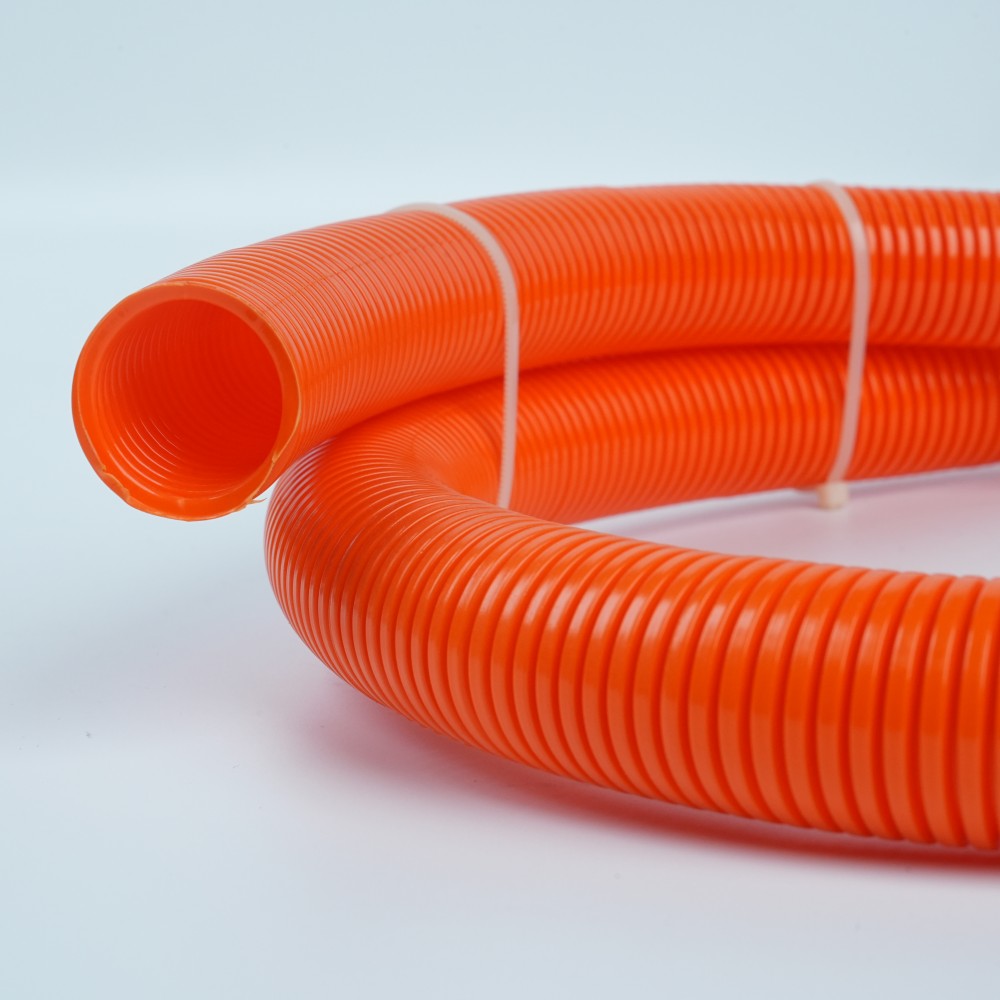

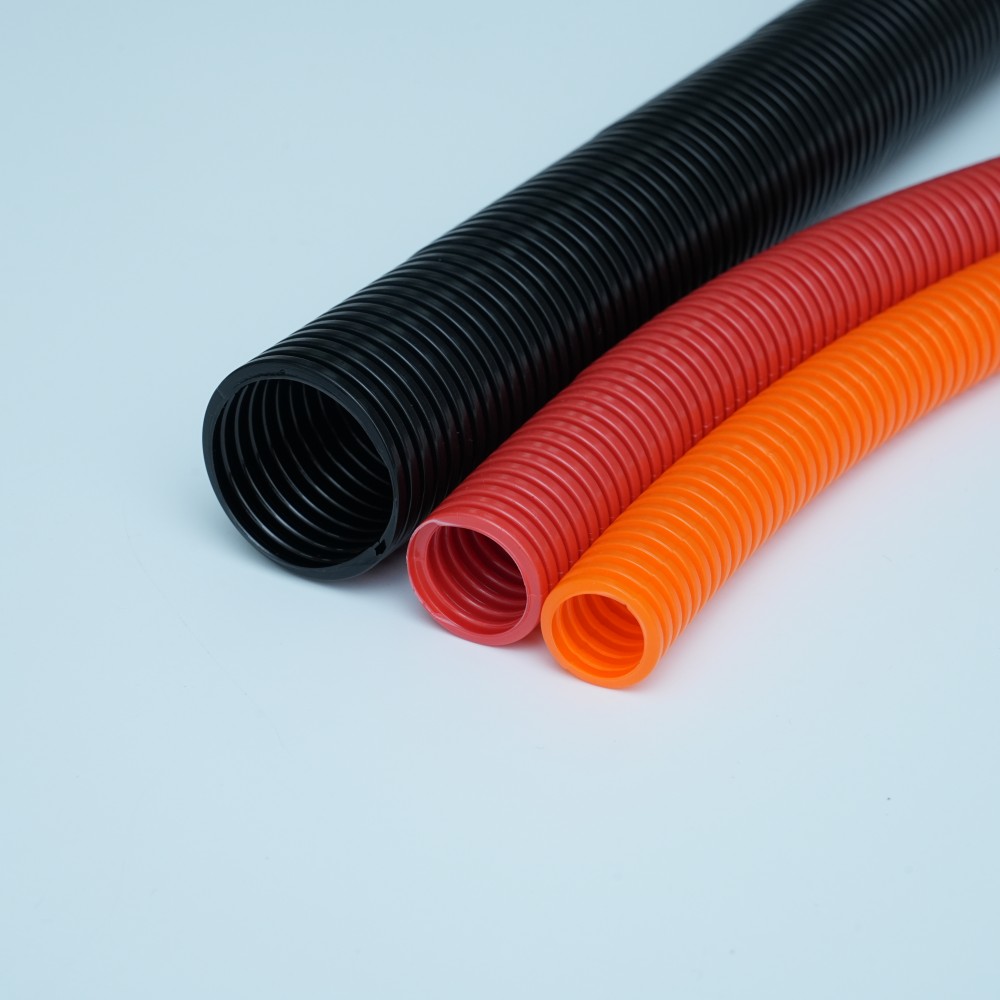

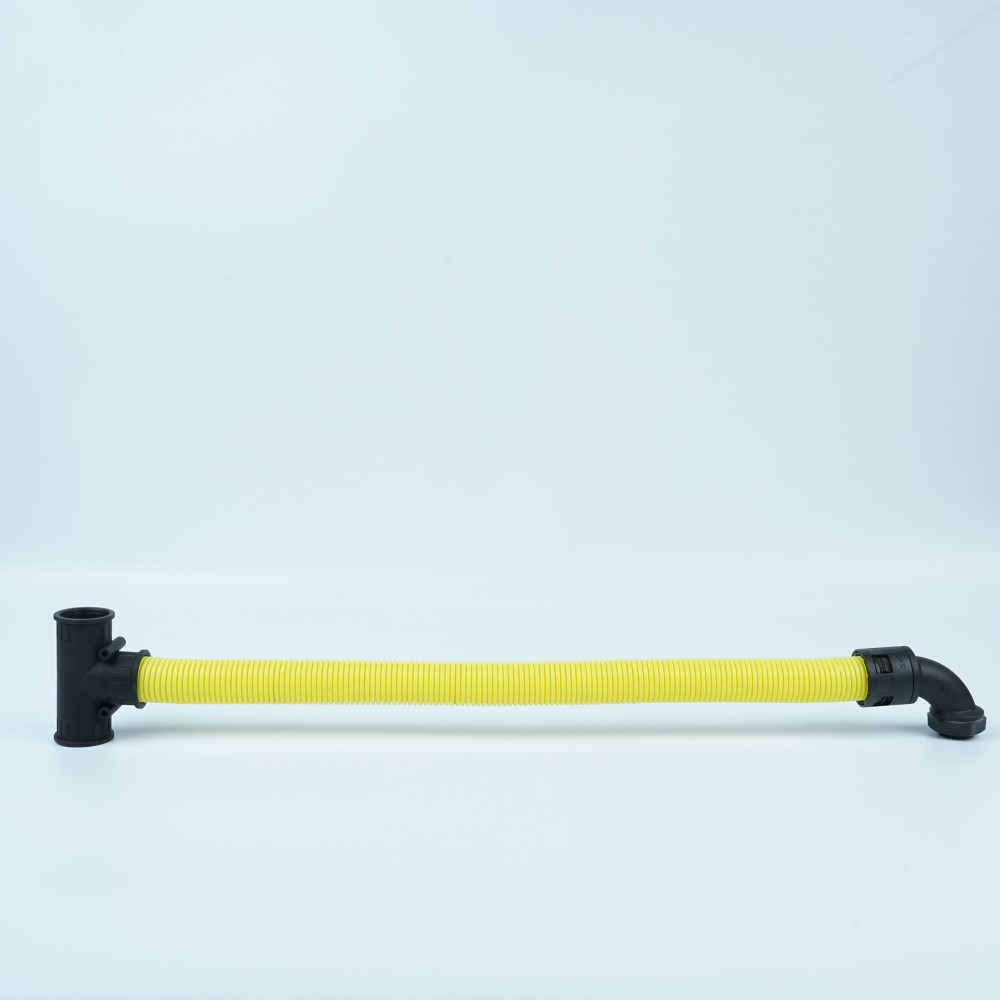

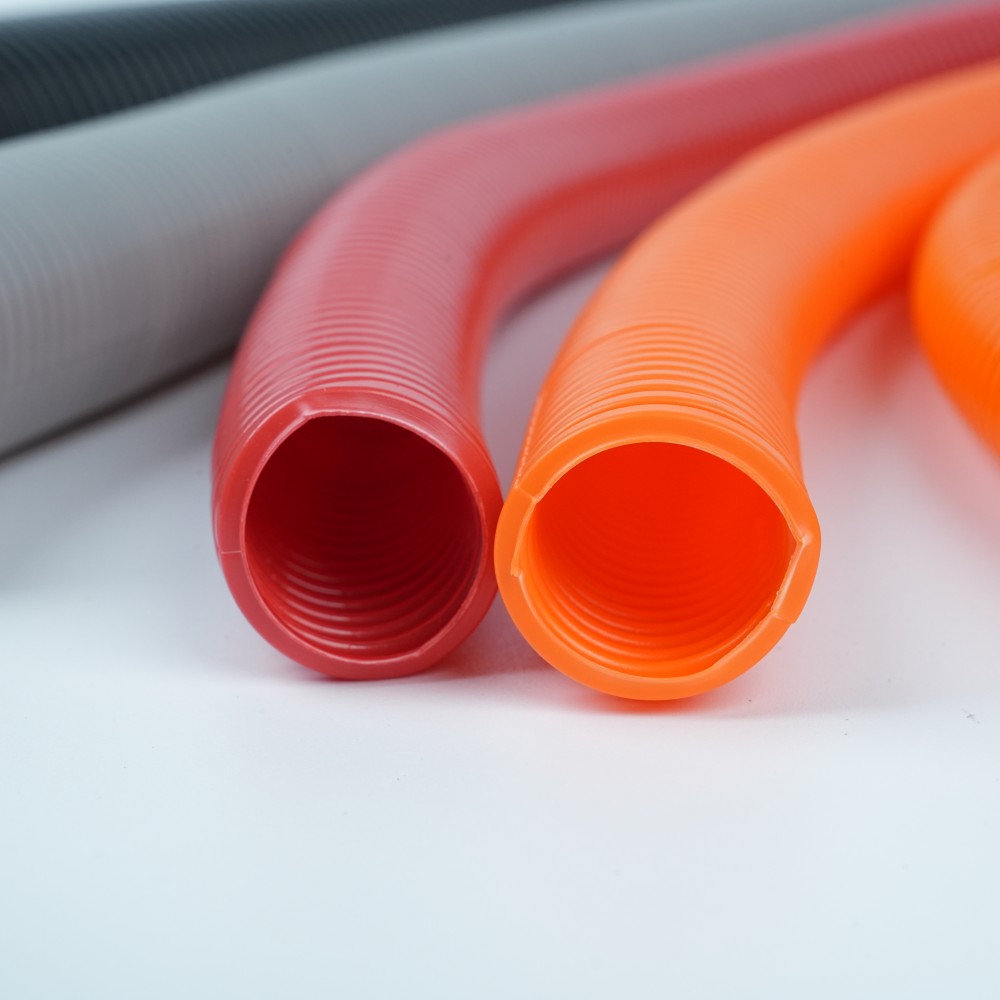

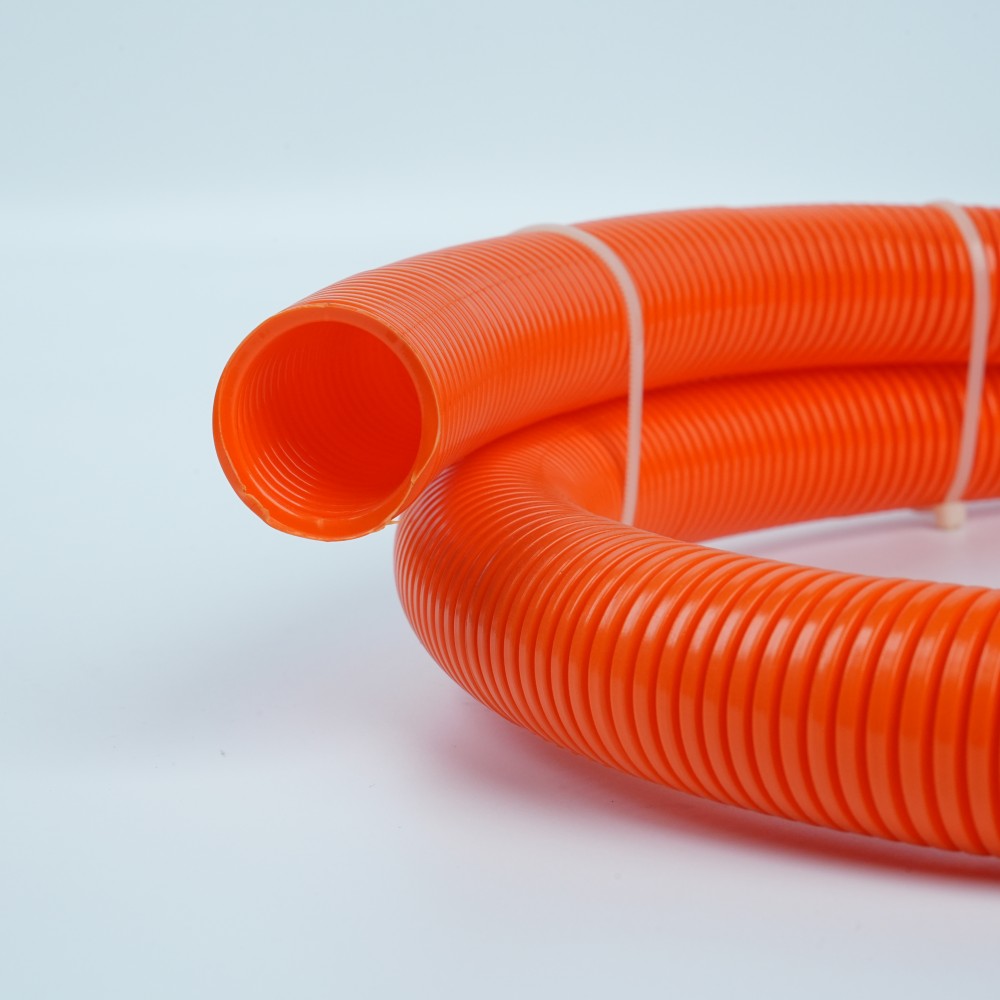

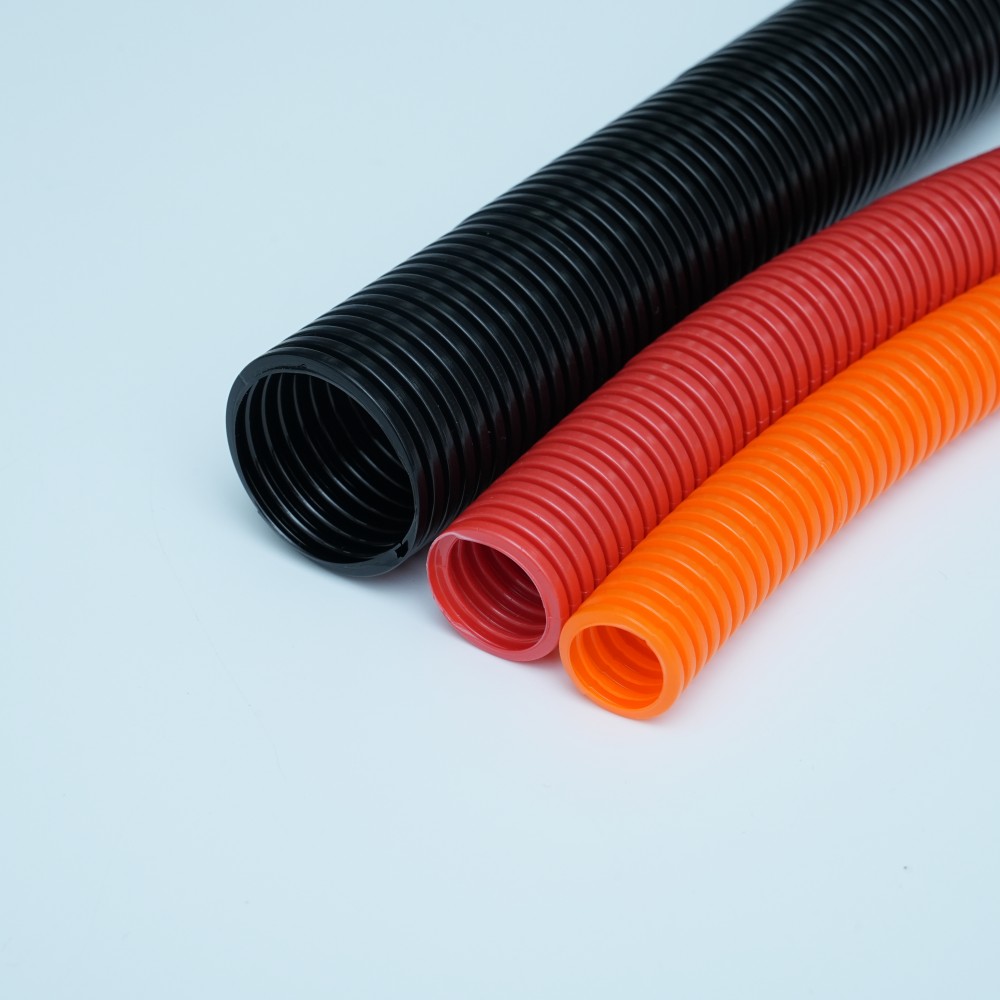

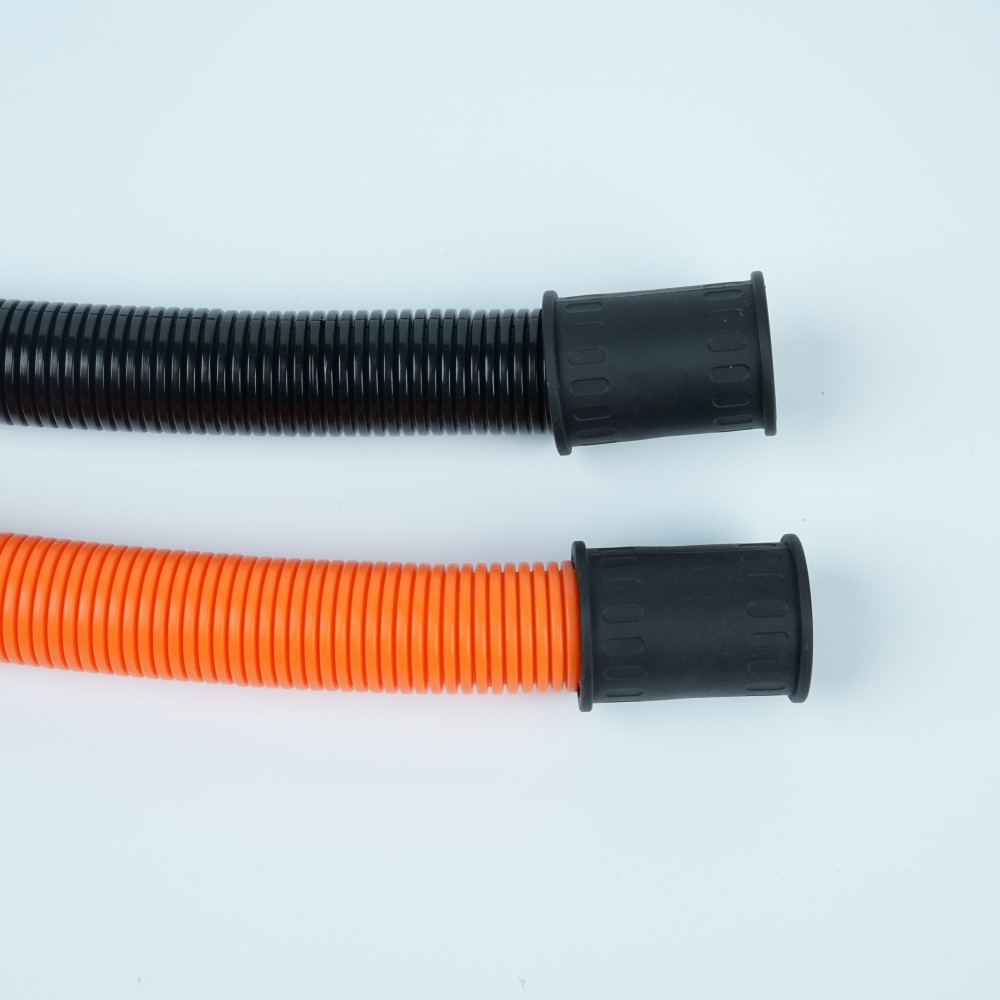

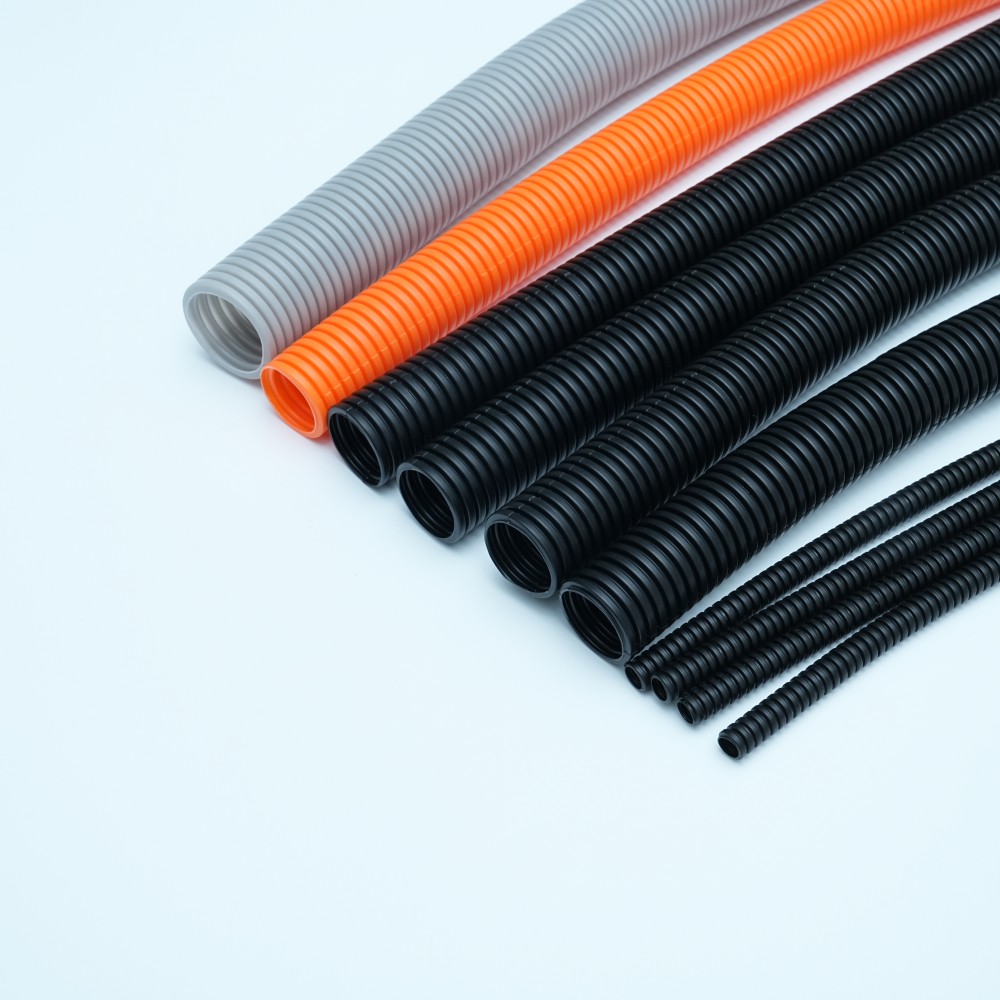

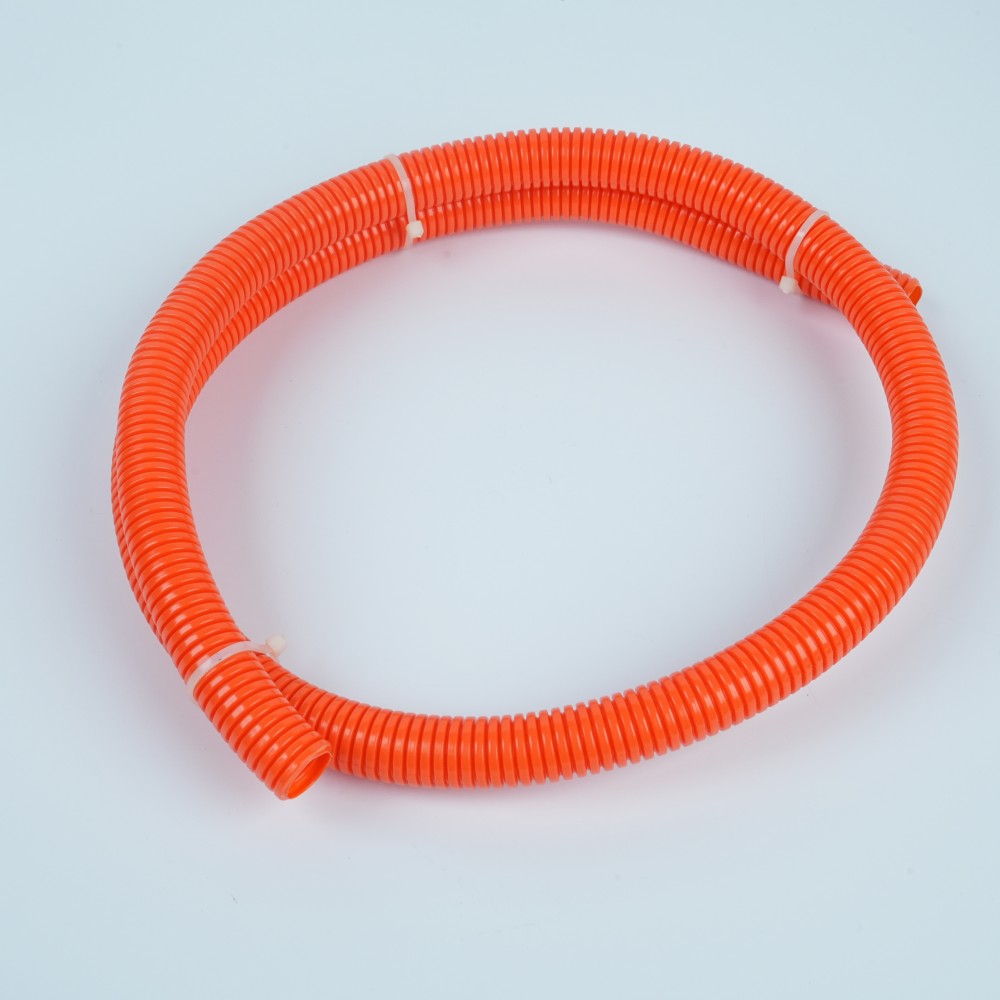

YC-PA-BELOWS PA 난연 골판 유연 나일론 덕트는 내부 및 외부 벽면 모두 골판 구조를 가지며, 나일론 압출 성형 공정으로 제작되어 뛰어난 유연성과 압축 저항성을 제공합니다. UL94 V-2 난연 등급을 획득했으며, 넓은 온도 범위에서 작동 가능합니다. 다양한 와이어 번들 크기에 대응하기 위해 여러 가지 내경 규격을 제공합니다. 모든 제품은 ROHS 및 REACH 기준을 준수하며, 요청 시 5510 냄새 테스트 및 TVOC 테스트를 추가로 선택할 수 있습니다. 표준 색상은 블랙이며, 오렌지, 그레이, 화이트, 레드, 블루, 옐로우는 맞춤 색상으로 제공됩니다.

견적 요청
  • 개요

개요

PA 재료의 물리적 특성

재산 시험 방법 값 단위
상대 밀도 ASTM D-1505 1.13 —
용융 유출 속도 — 224 °C
금형 수축 비율 — 1.0–1.5 %
유전율(3.2 mm) ASTM D-149 20 Kv/mm
록웰 경도 ASTM D-785 120 —
IZOD 충격 강도(노치 있음) ASTM D-256 0.04 KJ/mm
인장 강도 ASTM D-638 80 MPa
신장률 ASTM D-638 100 %
굽힘 강도 ASTM D-790 105 MPa
체적 저항률 ASTM D-257 10.15 ω·cm
flamability UL 94 V-2 —
열 변형 온도 ASTM D-648 (0.46 MPa) 160 °C

불연성 튜빙 UL94: 적절한 등급 선택

이 나일론 골드관 사양은 UL94 V-2 난연 등급을 포함하며, 점화원 제거 후 스스로 소화됩니다. UL94 규격에 부합하는 불연성 튜빙을 선택할 때는 설계에 필요한 등급 수준을 결정하는 것이 핵심입니다. 자동차 콕핏 및 산업용 제어 캐비닛 배선 구간에서는 일반적으로 V-2 등급 불연성 튜빙을 기본으로 허용하지만, 엔진 실 및 배터리 모듈은 V-0 등급을 요구할 수 있습니다. 주문 전 반드시 고객사(OEM)의 재료 요구사항에 따라 난연 등급을 확인하십시오. YC-PA 제품군은 용도별 구역에 따라 105°C 및 150°C 연속 사용 온도를 지원하는 두 가지 버전을 제공합니다.

PA 관 내경 및 전체 크기 표

나일론 골드관 사양 선택 시, 조립된 와이어 번들의 외경에 20~30%의 단면적 여유 공간을 추가하여 시작하세요. 여유 공간이 너무 작으면 통과가 어려워지고 열 방출 효율이 떨어지며, 너무 크면 관이 이동하고 클램프 위치에서 마모가 가속화됩니다. PA 관의 내경 범위는 18개 표준 규격으로 4.8 mm에서 48.0 mm까지입니다.

사양 내경(㎜) OD (mm) 벽 두께 (mm) 최소 굽힘 반경 (mm) 롤 (m)
φ5.0 4.8 ± 0.2 7.2 ± 0.2 1.1 ± 0.2 5 500
φ6.0 6.0 ± 0.2 9.0 ± 0.2 1.5 ± 0.2 5 400
φ7.0 7.0 ± 0.3 10.0 ± 0.3 1.5 ± 0.2 10 200
φ8.0 8.5 ± 0.3 11.5 ± 0.3 1.5 ± 0.2 15 200
φ10.0 10.0 ± 0.3 13.0 ± 0.3 1.5 ± 0.2 20 200
φ11.0 11.0 ± 0.3 14.0 ± 0.3 1.5 ± 0.2 25 200
φ12.0 12.0 ± 0.3 15.8 ± 0.3 1.6 ± 0.2 30 200
φ13.0 13.0 ± 0.3 17.0 ± 0.3 2.0 ± 0.2 35 100
φ14.3 14.3 ± 0.3 18.5 ± 0.3 2.0 ± 0.2 40 100
φ15.9 15.9 ± 0.3 20.0 ± 0.3 2.0 ± 0.3 45 100
φ17.0 17.0 ± 0.5 21.2 ± 0.5 2.1 ± 0.3 45 100
φ18.0 18.0 ± 0.5 22.0 ± 0.5 2.0 ± 0.3 45 100
φ21.0 21.0 ± 0.5 25.0 ± 0.5 2.2 ± 0.3 50 100
φ23.0 23.0 ± 0.5 28.5 ± 0.5 2.5 ± 0.3 55 50
φ25.0 25.0 ± 0.5 30.0 ± 0.5 3.0 ± 0.3 55 50
φ29.0 29.0 ± 0.6 34.5 ± 0.6 2.75 ± 0.3 60 50
φ36.0 36.0 ± 0.6 42.5 ± 0.6 3.25 ± 0.3 70 25
φ48.0 48.0 ± 0.6 54.5 ± 0.6 3.25 ± 0.3 80 25

고온 와이어 룸 작동 범위

이 나일론 골드관 사양은 -40°C에서 +150°C까지의 지속적 사용을 지원하며, 단기적으로는 175°C까지 견딜 수 있다(열변형온도: ASTM D-648 기준, 0.46 MPa 조건에서 160°C). 따라서 이 관은 자동차 엔진룸 내 배선 및 산업용 열원 근처 케이블 배치용 고온 와이어 룸으로 적합하다. 엔진룸에 이 고온 와이어 룸을 적용할 경우, 각 구간의 실제 열 프로파일을 반드시 확인해야 한다. 배기 부품에서 발생하는 복사열과 열축적 사이클은 주변 온도 측정값을 초과할 수 있다. -40°C 하한은 한랭 기후 조건의 조립 환경에서도 설치를 가능하게 한다.

주요 제품 특장점

이 나일론 골드관 사양은 온도, 불연성, 기계적 성질, 화학적 저항성 전반에 걸쳐 우수한 성능을 제공한다.

  • 재료: PA 나일론 소재, 내·외부 표면 모두 골드 형상; 분할형 및 비분할형 모두 제공.
  • 온도 범위: -40°C에서 +150°C까지 지속적 사용 가능; 단기적으로는 최대 175°C까지 사용 가능.
  • 연소성: UL94 V-2 등급, 표준 시험 조건에서 자체 소화 성능.
  • 기계적 강도: 인장 강도 80 MPa, 굽힘 강도 105 MPa; 로봇 암, 드래그 체인, CNC 기계 케이블 관리에 적합.
  • 화학 저항성: 산, 알칼리, 광물성 오일에 내성; 화학 공장 계측기, 해양 케이블 시스템, 제련 장비 배선에 적합.
  • 표면 마감: 광택 있는 내벽으로 와이어 하arness 조립 시 통선 마찰을 줄임.
  • 준수: ROHS 및 REACH 기준; 요청 시 5510 및 TVOC 테스트 선택 가능.

적용 시나리오

자동차 와이어 하네스 보호

이 나일론 골드 파이프 사양은 승용차 및 신에너지 차량 플랫폼의 실내, 엔진룸, 섀시, 고전압 하arness 경로를 모두 커버함. 105°C 등급은 실내 및 바디 하arness에 적합하며, 150°C 등급은 엔진룸 및 배터리 모듈 경로에 사용됨. 이 구역별 선택 방식은 최고 등급을 전 구역에 일괄 적용하는 과잉 사양을 피하면서도 각 구역의 실제 열 요구 사항을 충족시킴.

산업 기계 및 자동화

CNC 가공 센터, 산업용 로봇, 자동화 생산 라인에서 이 PA 덕트는 제어 케이블을 마모, 굽힘 피로, 냉각제 노출로부터 보호합니다. 나일론 주름 파이프 사양은 케이블 캐리어 및 드래그 체인 내 동적 배선을 위해 100% 신장률을 포함합니다. 제어 캐비닛 배선은 주름 형상의 구조적 채널과 압축 저항성에서 이점을 얻습니다.

엄격한 환경 산업용

산, 염기, 염분 분무에 대한 내성은 이 나일론 주름 파이프 사양을 화학 공정 계측기, 해양 선박 전기 시스템, 실외 산업 장비에 적합하게 만듭니다. 선택 전에 귀하의 응용 분야에 대한 특정 화학적 호환성을 반드시 확인하십시오.
