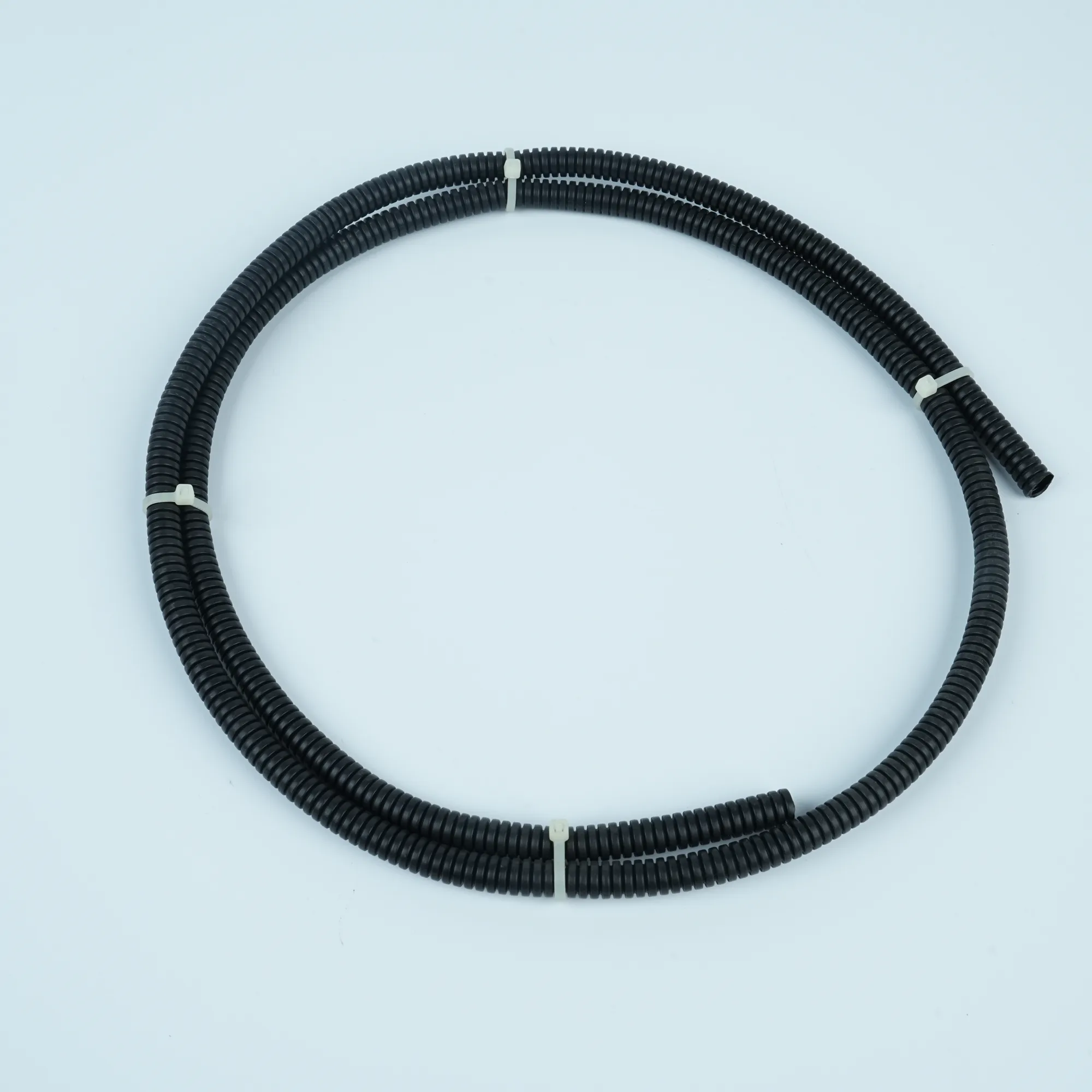

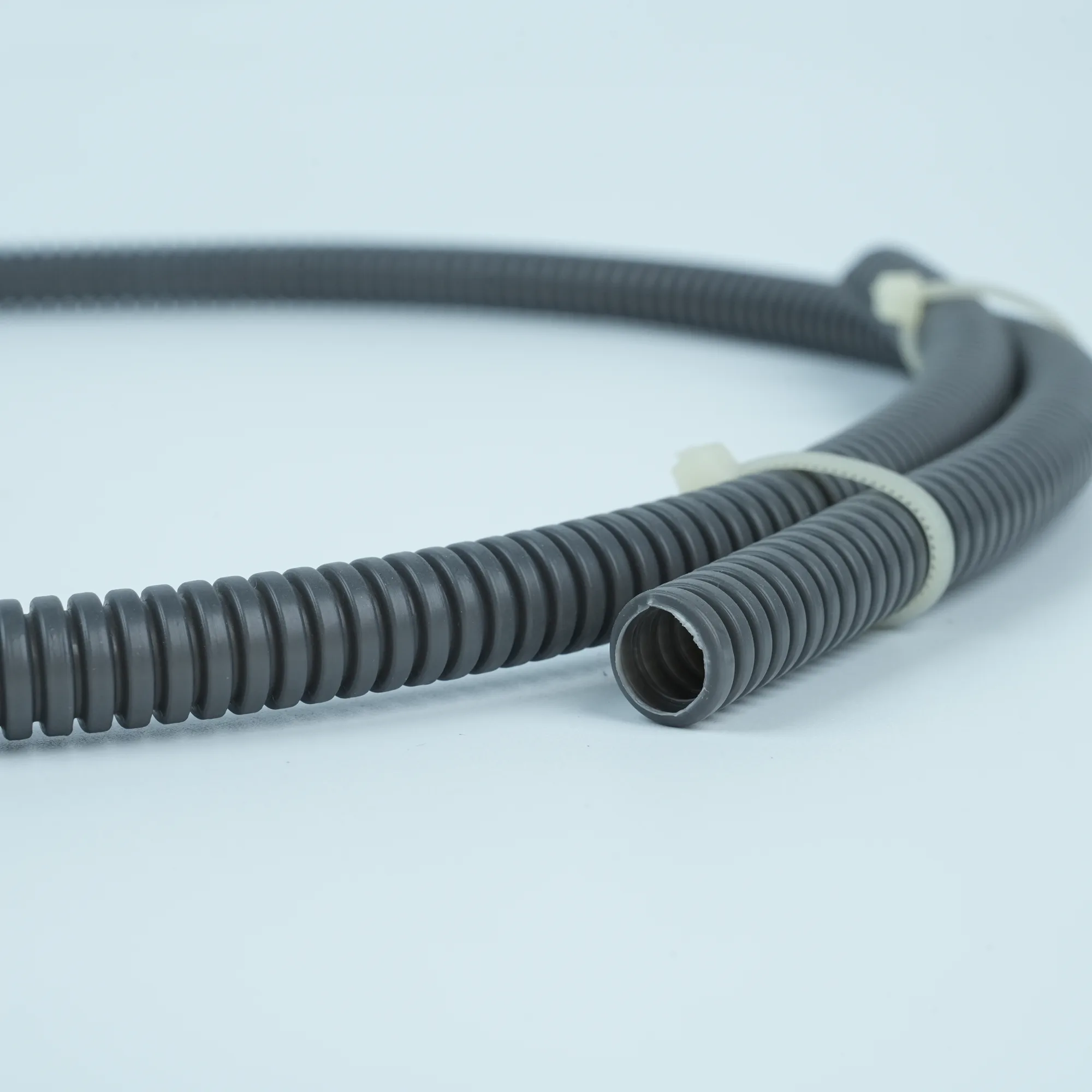

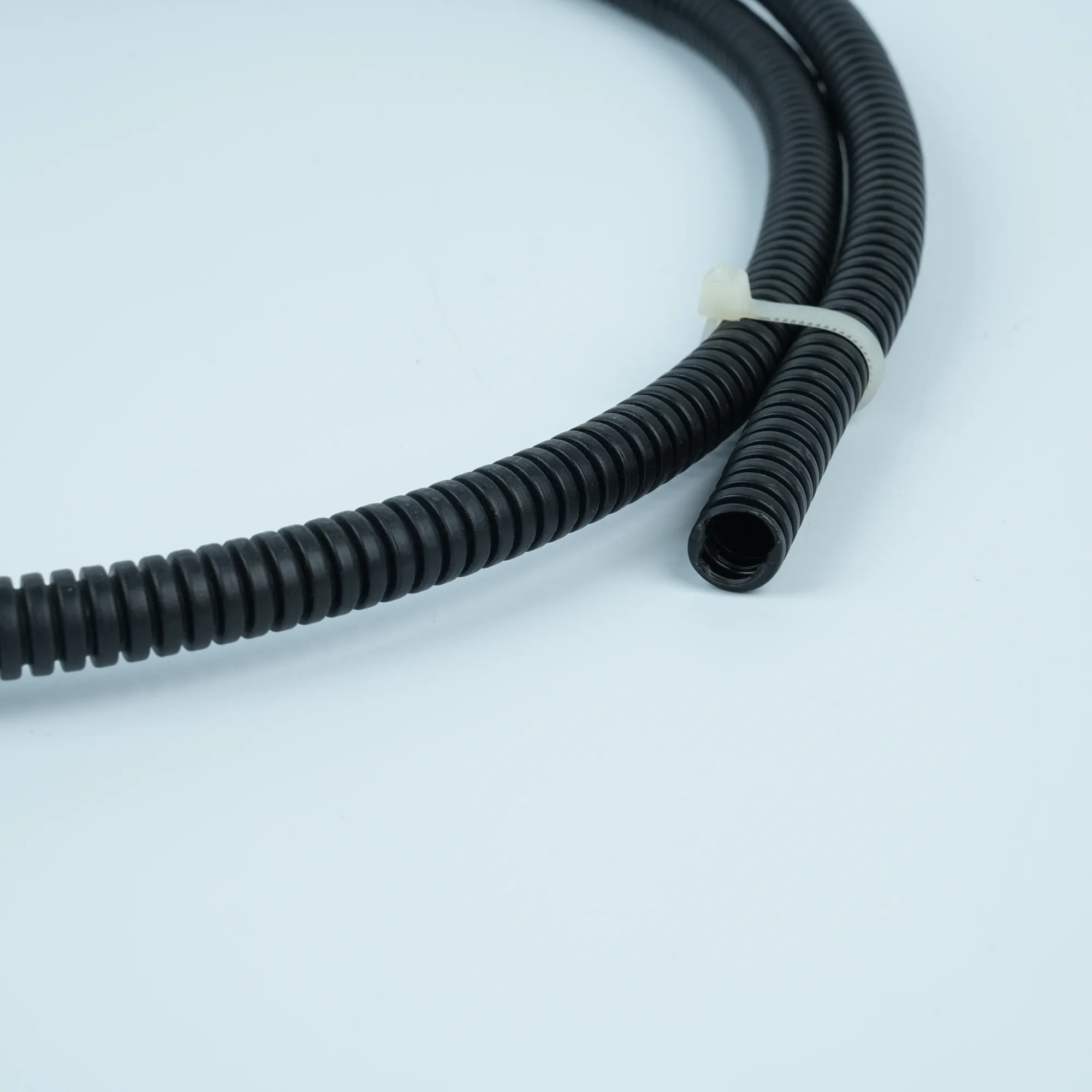

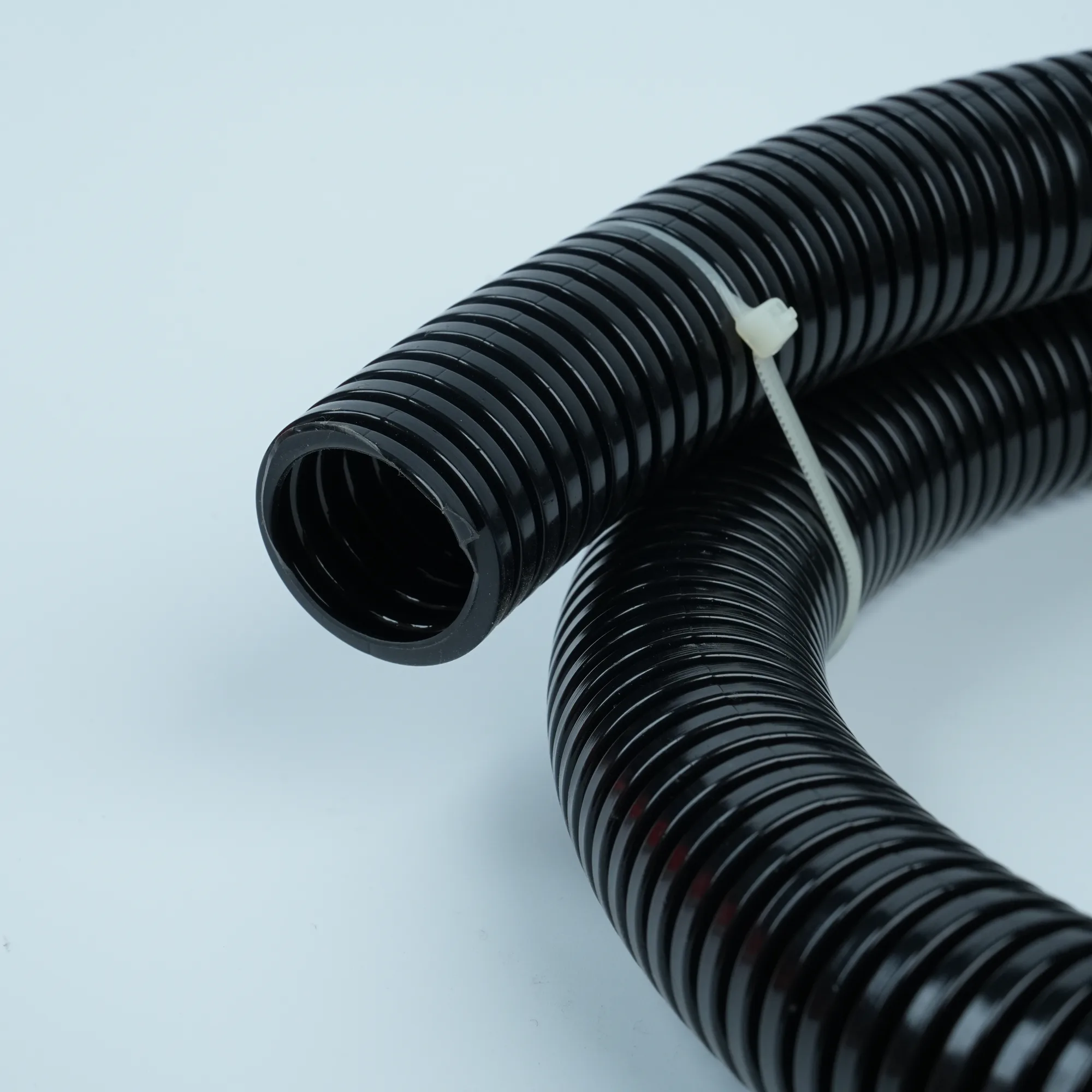

PP 골드관은 폴리프로필렌을 압출 성형하여 제작한 제품으로, 주로 자동차 배선의 경도 보호에 사용되며, 공작 기계, 자동화 계측기, 전기 모터 등에도 적용 가능하다. 케이블 및 전선을 외부 충격, 마모 및 손상으로부터 보호한다.
제품 매뉴얼 다운로드:

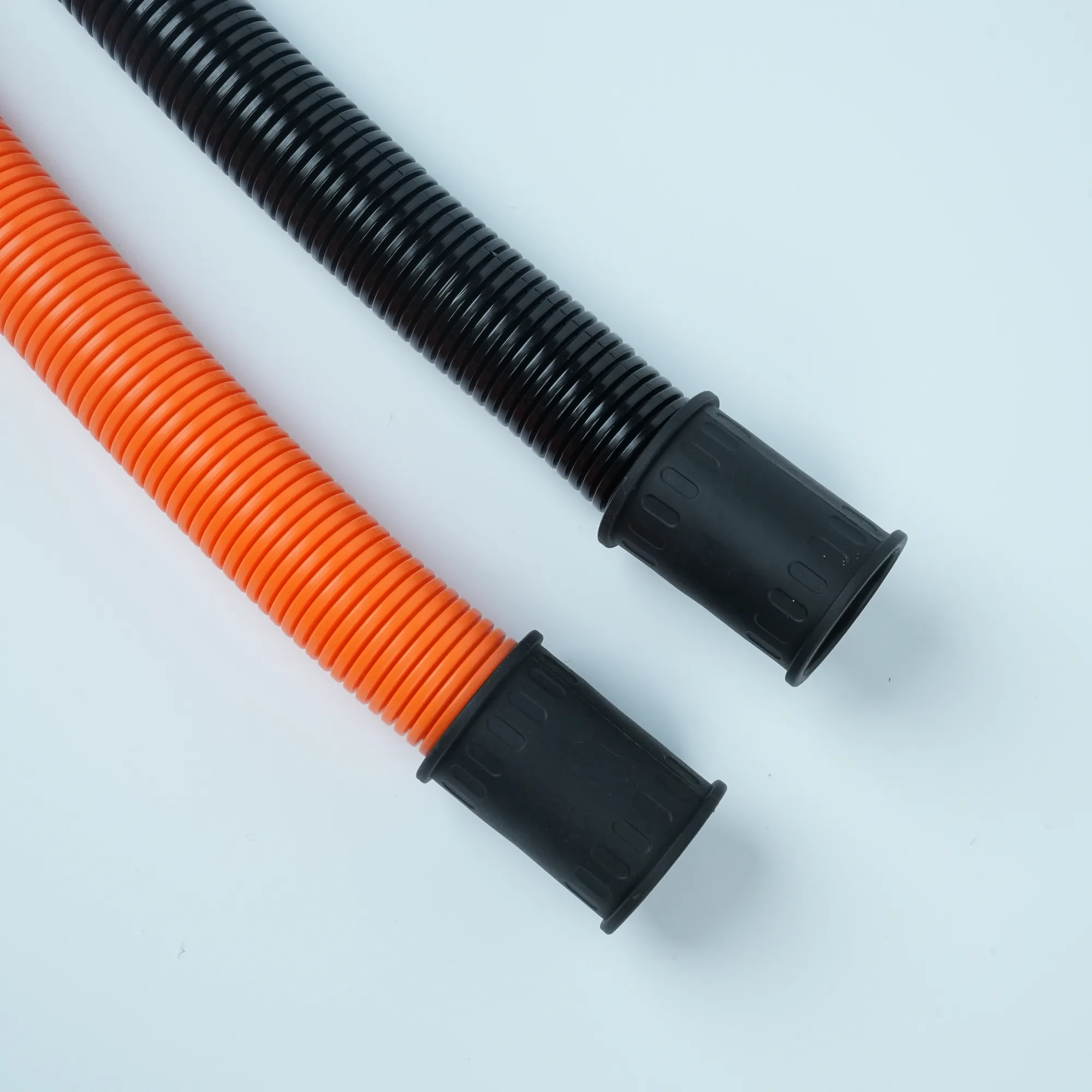

PP 난연 관통 튜빙은 자동차, 산업 자동화, 신에너지 분야에서 케이블 보호를 위해 설계된 폴리프로필렌 골격형 관통재이다. 난연성과 화학 저항성이 요구되는 환경에 적합하다. SGS 인증을 받은 UL94-V0 등급을 갖추었으며, 작동 온도 범위는 -30°C부터 135°C까지이다. 내경 Φ5.0 mm에서 Φ48.0 mm까지 19가지 표준 규격을 제공하여 다양한 배선 보호 응용 분야를 포괄한다. 국제 조달 및 공급업체 자격 심사를 위해 ROHS 및 REACH 준수 서류를 제공할 수 있다.
자동차 실내장치, 전기차 고전압 하네스, PLC 제어 캐비닛, 모터 제어 시스템의 경우 UL94-V0은 기본 안전 요구사항이다. PP 난연 관통 튜빙은 연속 연소를 방지하는 자체 소화형 폴리프로필렌을 사용해 이 기준을 충족하며, SGS 제3자 인증이 공급업체 감사 서류를 뒷받침한다. 전기차 하네스 및 BMS 케이블 보호 프로젝트에서 난연성 인증 누락으로 인한 자격 심사 지연을 경험한 구매 담당자들은 조달 단계에서 이 매개변수를 사전 확인하는 이유를 정확히 안다. 프로젝트에서 ROHS 또는 REACH 준수 여부가 요구된다면, PP 난연 관통 튜빙은 양쪽 모두를 지원하므로 여러 규제 시장에 걸친 단일 공급업체 솔루션을 가능하게 한다.
UL94-V0 난연성(SGS 인증) 자동차 1차 협력사 자격 심사, 전기차 하네스 보호, 산업용 안전 중요 설치 환경에 적합한 자체 소화 성능
광범위한 작동 온도 범위(–30°C ~ 135°C) 155°C에서 240시간 동안의 단기 최고 내열성은 엔진 실 및 실외 설치를 지원합니다. 아이조드 충격 강도 18/13.7 kg-cm/cm는 한랭 기후 환경에서의 저온 성능을 확인하며, 이는 종종 간과되기 쉬우나 한랭 지역 설치를 결정하기 전에 반드시 검증해야 하는 핵심 파라미터입니다.
유연한 골판 구조: 양면 매끄러운 내부로 급격한 굴곡을 통한 배선이 가능하며, 케이블을 마모로부터 보호합니다. 낙하 구체 충격 저항력 22 ft-lb는 진동 및 설치 시 응력 조건을 모두 커버합니다.
화학 저항성: 폴리프로필렌은 오일, 용제, 산, 알칼리에 대한 내성을 지니며, 공장 바닥 환경, CNC 기계 설치, 절삭 유체 또는 세정제에 노출되는 작업장 장비에 적합합니다.

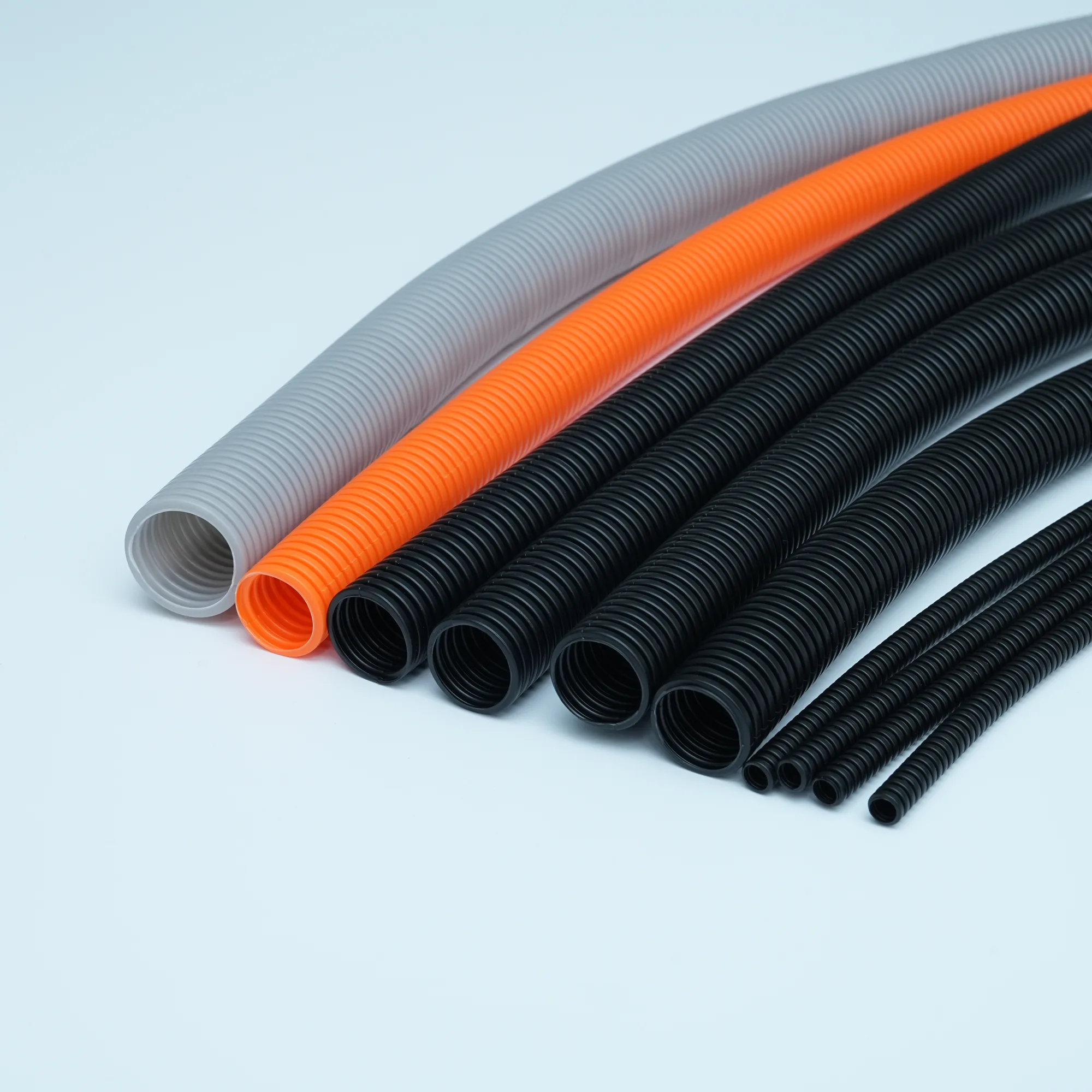

규격 범위 및 맞춤 제작: 19가지 표준 규격, 내경 Φ5.0~Φ48.0 mm. 슬릿형은 조립 시 전선 삽입을 용이하게 하고, 비슬릿형은 케이블 경로를 완전히 봉쇄한다. 검정, 주황, 회색, 흰색, 빨강, 파랑, 노랑 등 맞춤 색상으로 하arness 배선의 색상 구분을 지원한다.
PP 난연 도관 튜빙은 자동차 와이어 하arness 보호용으로 실내, 대시보드, 차체, 엔진실 등 다양한 영역에 사용된다. 전기차 고전압 하arness 및 BMS 케이블 배선에는 UL94-V0 인증과 -30°C~135°C 작동 온도 범위가 전기차 플랫폼 조달 사양의 안전성 및 열적 요구사항을 충족시킨다. 기존 f6 와이어 룸 솔루션에서 전기차 하arness 응용으로 전환하는 구매자에게는 PP 난연 도관 튜빙이 전기차 부품 인증에 필요한 심층적 인증 수준을 제공한다. 선택 가능한 저취 미숙성 등급은 5510 냄새 테스트 및 TVOC 적합성을 갖추어 자동차 실내 응용에 적합하다.
CNC 가공 센터, 산업용 로봇 배선, PLC 제어 캐비닛 설치에서 PP 난연 도관 튜빙은 절삭유로부터의 보호, 기계 형상 내에서의 유연한 배선 경로 확보, 서보 모터 진동에 대한 저항성을 제공한다. 신호 케이블 등 여러 종류의 케이블을 관리하는 패널 빌더는 연결부에서 노란색 열수축 튜빙으로 마감되는 경우도 있는데, 이러한 케이블들에 대해 PP 난연 도관 튜빙을 외부 배선 층으로 사용함으로써 캐비닛 전체에 일관된 난연 성능을 확보할 수 있다.
PV 접합 상자, EV 충전 스테이션, 실외 전기 캐비닛은 PP 난연 도관 튜빙의 화학 저항성과 열 안정성에서 이점을 얻는다. 19가지 규격의 크기 범위는 소형 접합 상자 배선부터 대형 인버터 케이블 배선까지 일관된 제품 선택을 가능하게 한다.
사양 |
시험 방법 |
값 |
단위 |
용융 유출 속도 |
ASTM D1238 (230°C) |
2.0 |
g/10분 |
밀도 |
ASTM D792 |
0.9 |
g/cm³ |
항복점 인장 강도 |
ASTM D638 |
265 |
1kg/cm2 |
항복점 신율 |
ASTM D638 |
8 |
% |
굽힘 탄성 계수 |
ASTM D790 |
13100 |
1kg/cm2 |
록웰 경도 |
ASTM D785 |
81 |
R 척도 |
열 변형 온도 |
ASTM D648 |
90 |
°C |
이조드 충격 강도 |
ASTM D256 |
18 / 13.7 |
kg-cm/cm |
낙하 구형 충격 강도 |
LCY |
22 |
ft-lb |
수축률 |
ASTM D955 |
1.4 |
% |
사양 |
내경(㎜) |
OD (mm) |
벽 두께 (mm) |
최소 구부림 반경 (mm) |
길이(M/롤) |
φ5.0 |
4.8±0.2 |
7.2±0.2 |
1.1±0.2 |
5 |
500 |
φ6.0 |
6.0±0.2 |
9.0±0.2 |
1.5±0.2 |
5 |
400 |
φ7.0 |
7.0±0.3 |
10.0±0.3 |
1.5±0.2 |
10 |
200 |
φ8.0 |
8.5±0.3 |
11.5±0.3 |
1.5±0.2 |
15 |
200 |
φ10.0 |
10.0±0.3 |
13.0±0.3 |
1.5±0.2 |
20 |
200 |
φ11.0 |
11.0±0.3 |
14.0±0.3 |
1.5±0.2 |
25 |
200 |
φ12.0 |
12.0±0.3 |
15.8±0.3 |
1.6±0.2 |
30 |
200 |
φ13.0 |
13.0±0.3 |
17.0±0.3 |
2.0±0.2 |
35 |
100 |
φ14.3 |
14.3±0.3 |
18.5±0.3 |
2.0±0.2 |
40 |
100 |
φ15.9 |
15.9±0.3 |
20.0±0.3 |
2.0±0.3 |
45 |
100 |
φ17.0 |
17.0±0.5 |
21.2±0.5 |
2.1±0.3 |
45 |
100 |
φ18.0 |
18.0±0.5 |
22.0±0.5 |
2.0±0.3 |
45 |
100 |
φ21.0 |
21.0±0.5 |
25.0±0.5 |
2.2±0.3 |
50 |
100 |
φ23.0 |
23.0±0.5 |
28.5±0.5 |
2.5±0.3 |
55 |
50 |
φ25.0 |
25.0±0.5 |
30.0±0.5 |
3.0±0.3 |
55 |
50 |
φ29.0 |
29.0±0.6 |
34.5±0.6 |
2.75±0.3 |
60 |
50 |
φ36.0 |
36.0±0.6 |
42.5±0.6 |
3.25±0.3 |
70 |
25 |
φ48.0 |
48.0±0.6 |
54.5±0.6 |
3.25±0.3 |
80 |
25 |
